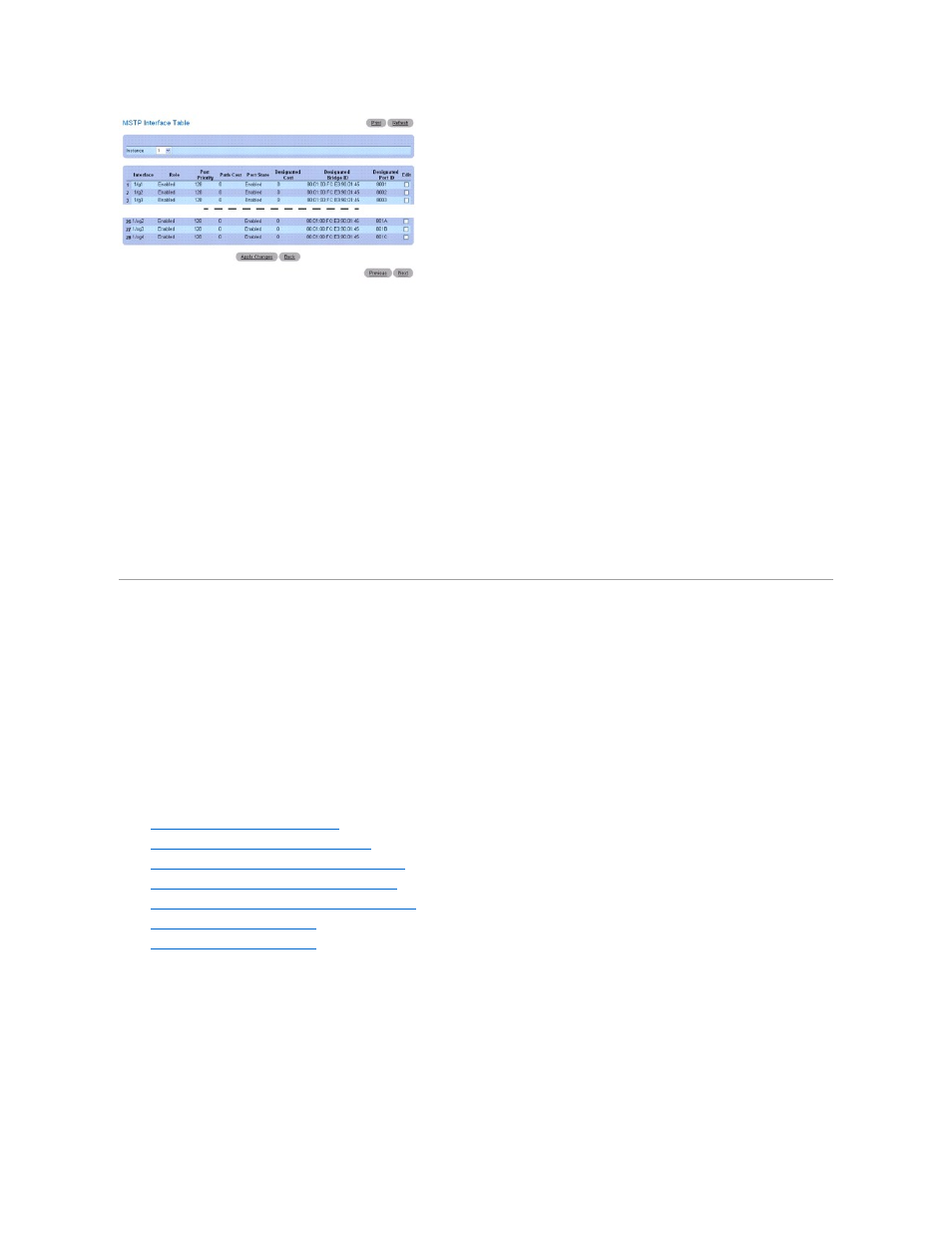

3. Используйте кнопки Previous (Назад) и Next (Далее) для просмотра таблицы MSTP Interface Table (Таблица параметров интерфейса MSTP) для
других устройств в стеке , если присутствуют.
4. Чтобы изменить приоритет порта (Port Priority) или стоимость пути (Path Cost) для одного или нескольких интерфейсов, отметьте флажком поле
Edit (Изменить) для требуемых интерфейсов.
5. Внесите необходимые изменения в поля Port Priority (приоритет порта) и/или Path Cost (стоимость пути).
6. Нажмите кнопку Apply Changes (Применить изменения).
Значения полей для выбранных интерфейсов будут изменены , а устройство обновлено.
Определение интерфейсов MSTP с помощью команд консоли
Более подробную информацию по использованию команд интерфейса командной стройки для выполнения этой функции см . нижеследующую главу в
документе CLI Reference Guide (Справочное руководство по интерфейсу командной строки):
l Spanning Tree Commands (Команды STP)
Настройка сетей VLAN
Добавление поддержки виртуальной локальной сети (VLAN) в коммутатор Уровня 2 дает некоторые преимущества от использования мостового
соединения и маршрутизации . Как и мост, коммутатор сети VLAN пересылает трафик по заголовку Уровня 2 на более высокой скорости и так же как
маршрутизатор он делит сеть на логические сектора , что дает более высокий уровень безопасности, более эффективное администрирование и
управление многоадресным трафиком .
Сеть VLAN представляет собой множество конечных станций и соединяющих их портов коммутатора. Для деления на логические сектора должно быть
несколько причин , таких как участие в отделе или проекте. Единственным физическим требованием является то, чтобы конечная станция и порт, к
которому она подключается , принадлежали одной сети VLAN.
У каждой сети VLAN имеется соответствующий идентификатор (VLAN ID), указанный в метке IEEE 802.1Q заголовка пакетов Уровня 2, переданных по
сети VLAN. Конечная станция может пропустить эту метку или VLAN-фрагмент этой метки. В этом случае первый порт коммутатора, принимающий
пакет , может либо отклонить его, либо вставить метку с помощью идентификатора VLAN ID, заданного по умолчанию. Любой порт может
обрабатывать трафик для нескольких сетей VLAN, но поддерживает только один заданный по умолчанию идентификатор сети VLAN (VLAN ID).
Чтобы открыть страницу VLAN, последовательно выберите пункты Switching® VLAN в панели дерева. На странице VLANданы ссылки на следующие
функции :
l VLAN Membership (Членство в сети VLAN)
l VLAN Port Settings (Параметры VLAN для порта)
l VLAN LAG Settings (Параметры групп LAG в сетях VLAN)
l Bind MAC to VLAN (Привязка MAC-адреса к сети VLAN)
l Bind IP Subnet to VLAN (Привязка IP подсети к сети VLAN)
l Protocol Group (Группа протоколов)
l GVRP Parameters (Параметры GVRP)
VLAN Membership (Членство в сети VLAN)
Используйте страницу VLAN Membership для определения групп сетей VLAN, записанных в таблице членства в сети VLAN. Коммутатор поддерживает
до 4095 сетей VLAN. Тем не менее, можно фактически создать только 4092 сети VLAN. Причины этого следующие:
l VLAN 1 - это заданная по умолчанию сеть VLAN, которой принадлежат все порты, и
l VLAN 4095 обозначена как игнорируемая сеть VLAN (Discard VLAN).
Чтобы открыть страницу VLAN Membership, последовательно выберите пункты Switching® VLAN® VLAN Membership в панели дерева.
