Описание аппаратного обеспечения
Серия Dell™ PowerConnect™ 6200
Описание портов
Прочие характеристики
Описание индикаторов
Этот раздел содержит информацию о характеристиках устройства и аппаратных конфигурациях модулей
. Содержание раздела:
l Передняя панель устройств серии PowerConnect 6200
l Задняя панель устройств серии PowerConnect 6200
l Консольный порт (RS-232)
l Габариты
l Источники питания
l Система вентиляции
l Стекирование
l Описание индикаторов
Описание портов
Передняя панель устройств серии PowerConnect 6200
На передней панели коммутатора PowerConnect 6224 находятся 24 порта 10/100/1000 Base-T RJ-45 с четырьмя комбинированными портами SFP,
которые имеют режим автоматического определения скорости , управления потоком и дуплекса. Трансиверы SFP и XFP продаются отдельно. На
передней панели коммутатора Power Connect 6248 находятся 48 портов 10/100/1000 Base-T RJ-45 и четыре комбинированных порта SFP.

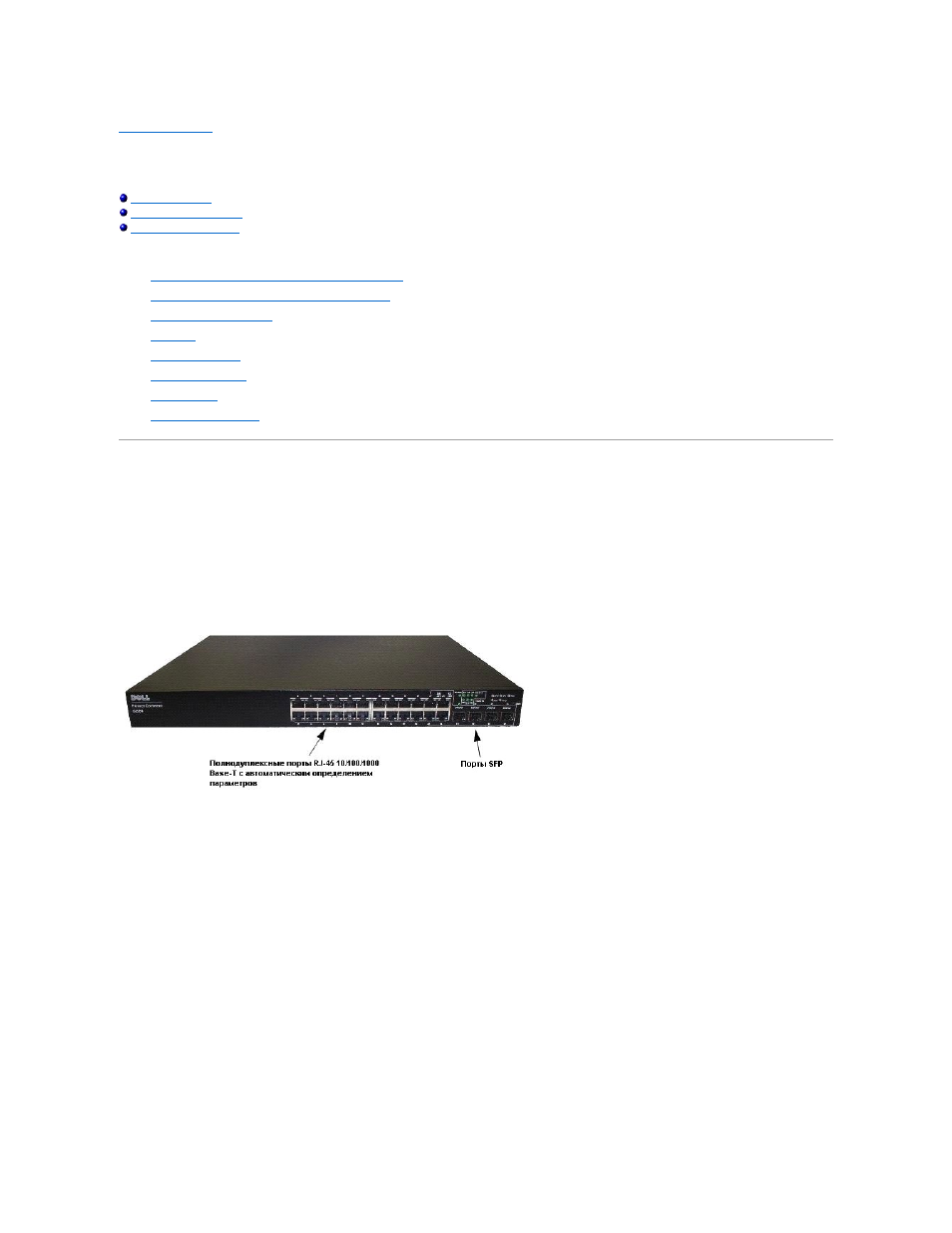

Рисунок 2-1. Коммутатор PowerConnect 6224 с 24 портами 10/100/1000 Base-T
l Коммутатор автоматически обнаруживает прямое и перекрестное подключение кабеля к порту RJ-45.
l Порты SFP поддерживают одновременно модули SX и LX.
l Порты RJ-45 поддерживают полудуплексный и полнодуплексный режим 10/100/1000 Мбит/с.
l На передней панели имеется кнопка сброса , нажимаемая булавкой.
Задняя панель устройств серии PowerConnect 6200
На задней панели всех коммутаторов серии PowerConnect 6200 имеется порт RS-232 для обслуживания системы. Это последовательное соединение
может использоваться для управления всем стеком .
На задней панели коммутатора также установлены два слота расширения 10 Гбит/с. Правый слот может поддерживать подключаемый двойной модуль
10 Гбит/с Ethernet XFP или модуль CX4. Правый слот может поддерживать подключаемый двойной модуль 10 Гбит/с Ethernet XFP, модуль CX4 или
стековый модуль
.
Рисунок 2-2. Задняя панель устройств серии PowerConnect 6200
