Коммутатор поддерживает восемь групп LAG в системе и восемь портов в каждой группе LAG. Используйте страницу LAG Membership , чтобы
назначить порты группам LAGs и пакетам LACP.
Чтобы открыть страницу LAG Membership , последовательно выберите пункты Switching® Link Aggregation® LAG Membership в панели дерева.

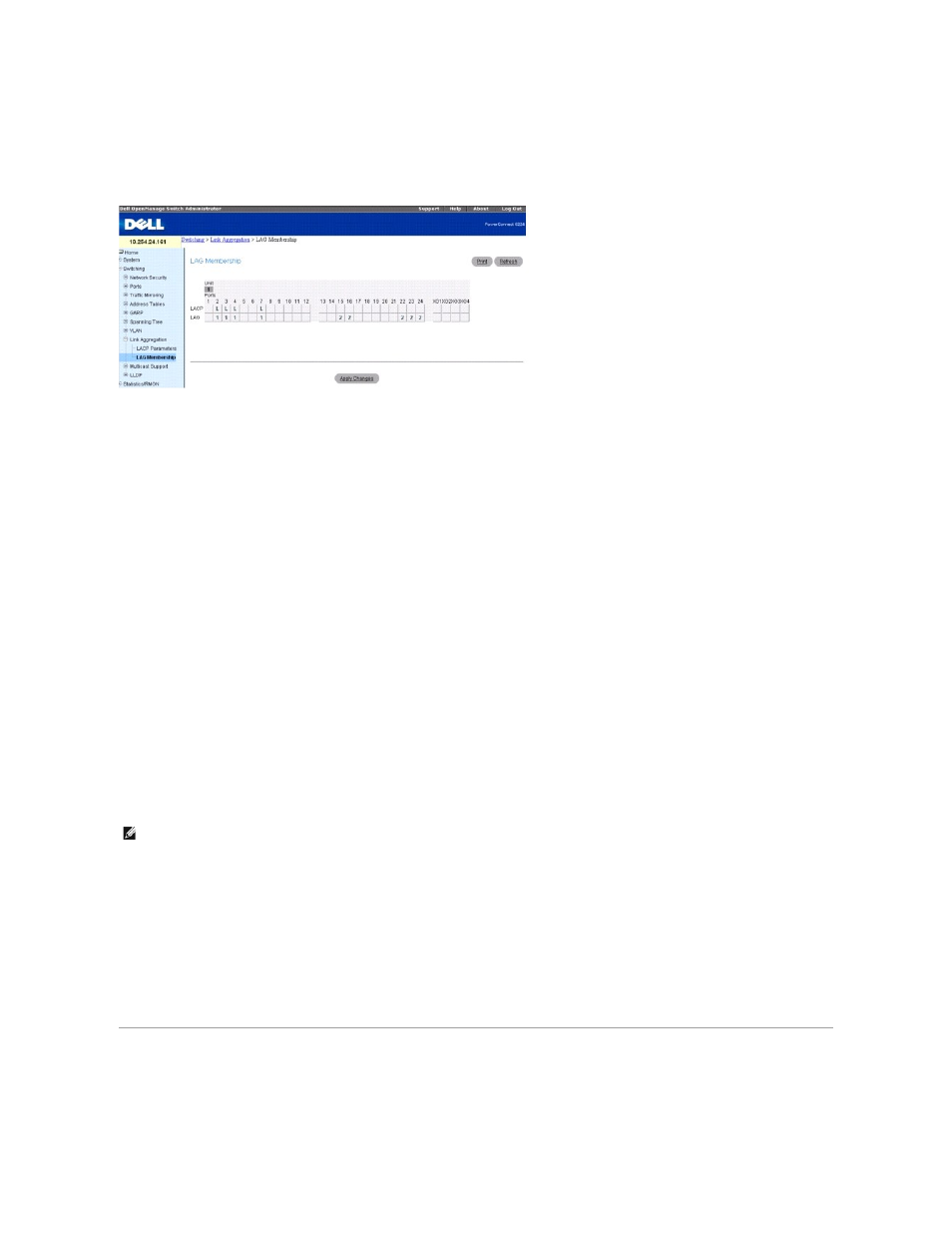

Рис 7-63. Страница LAG Membership (Членство в группе LAG)
На странице LAG Membership (Членство в группе LAG) имеются следующие поля:
LACP — Интегрирует порт группы LAG по признаку членства LACP. Для портов, номер которых показан в строке группы LAG, щелкните по строке LACP,
чтобы изменить их статус на
"on" (включить). При каждом щелчке будет выполняться циклическое переключение атрибутов - L (LACP) и пустое
значение (если не относится к LCAP).
LAG. Добавление порта в группу LAG и определение конкретной группы LAG, которой принадлежит порт. При каждом щелчке номер группы LAG будет
увеличиваться с
1 до 8 и пустого значения (если не назначена группа LAG).
Добавление порта в группу LAG
1. Откройте страницу LAG Membership (Членство в LAG).
2. Щелкните по строке LAG, чтобы назначить порт требуемой группе LAG.
Для выбранного порта отобразится номер группы LAG. Номер группы LAG будет увеличиваться при каждом щелчке, пока не будет достигнуто
значения 8 и не вернется к пустому значению (если не назначено групп LAG).
3. Нажмите кнопку Apply Changes (Применить изменения).
Порт будет назначен выбранной группе LAG, а устройство будет обновлено.
Добавление порта LAG в LACP
1. Откройте страницу LAG Membership (Членство в LAG).
2. Щелкните по строке LACP, чтобы присвоить порту LAG атрибут L.
3. Нажмите кнопку Apply Changes (Применить изменения).
Порт LAG будет объединен в LACP, а устройство обновлено.
Назначение портов в группы LAG и LACP с помощью команд консоли
Более подробную информацию по использованию команд интерфейса командной стройки для выполнения этой функции см . нижеследующую главу в
документе CLI Reference Guide (Справочное руководство по интерфейсу командной строки):
l Команды для каналов порта
Поддержка многоадресного трафика
База данных пересылки многоадресного трафика Уровня 2 используется коммутатором при принятии решений о пересылке пакетов, поступающих на
целевой MAC-адрес многоадресной рассылки. Если ограничивать многоадресные рассылки только определенными портами коммутатора, то передача
трафика в те сегменты сети , где трафик необязателен, будет блокирована.
ПРИМЕЧАНИЕ . Перед объединением порта в LACP его необходимо назначить группе LAG.
