l O — описывает, поддерживаются ли Opaque-LSAs.
l V — описывает, поддерживаются ли расширения OSPF++ для VPN/COS.
OSPF Virtual Link Configuration (Конфигурация виртуальной линии связи OSPF)
Используйте страницу OSPF Virtual Link Configuration для создания или конфигурирования информации виртуального интерфейса для конкретной
области и соседа . Действительная область OSPF должна быть конфигурирована, прежде чем страница может быть показана.
Чтобы открыть страницу , нажмите на панели дерева Routing® OSPF® Virtual Link Configuration.

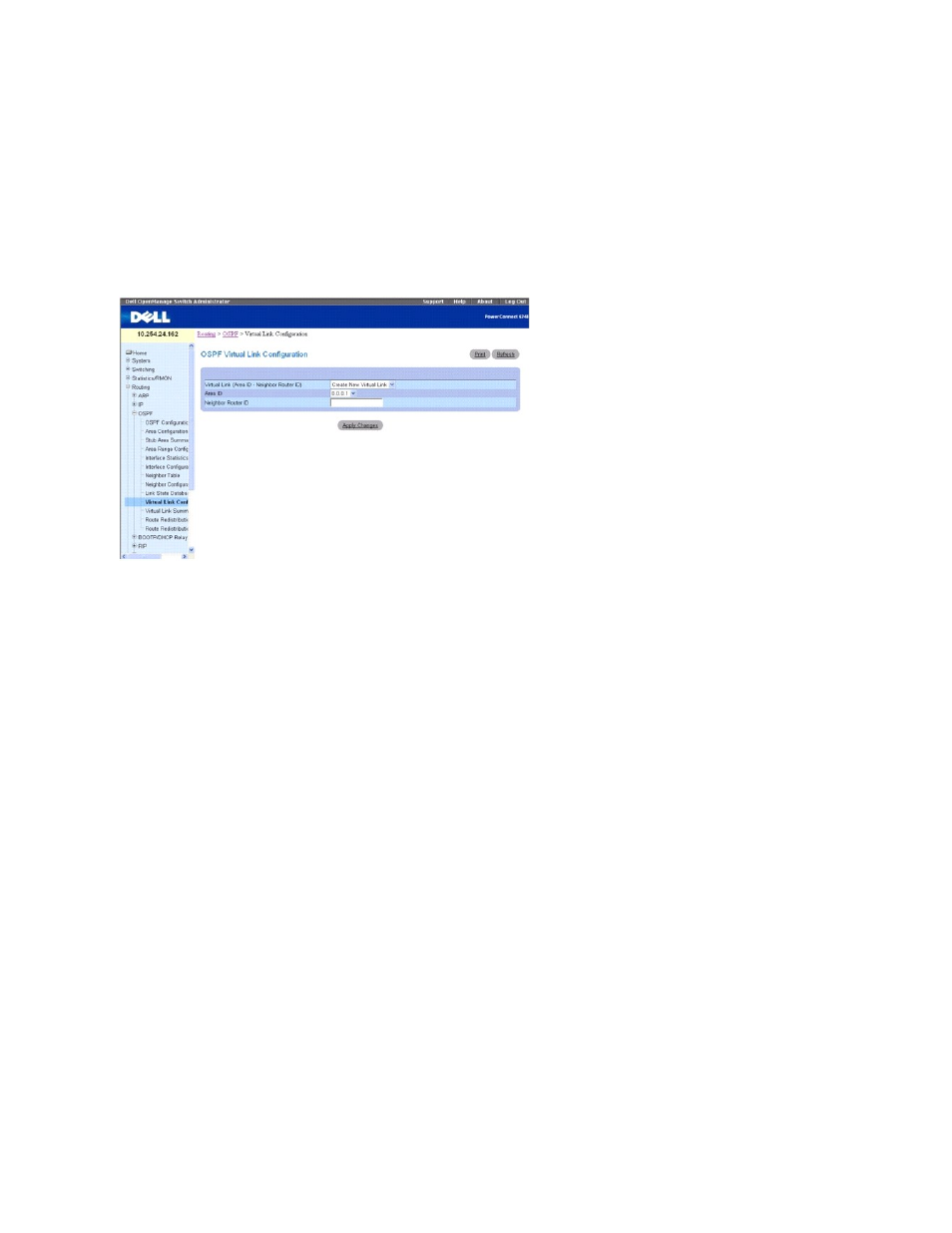

Рис . 9-15. OSPF Virtual Link Configuration - Create (Конфигурация виртуальной линии связи OSPF - Создание)
На странице OSPF Virtual Link Configuration (Конфигурация виртуальной линии связи OSPF) есть следующие поля:
Create New Virtual Link (Создать новую виртуальную линию связи) — выберите эту опцию из раскрывающегося меню, чтобы определить новую
виртуальную линию связи
. Устанавливается областной участок идентификатора виртуальной связи: появляется запрос на ввод идентификатора
соседского маршрутизатора на новой странице .
Virtual Link (Area ID - Neighbor Router ID) (Виртуальная линия связи (Идентификатор области - Идентификатор соседского маршрутизатора)) —
выберите виртуальную связь
, для которой необходимо показать или конфигурировать данные. Состоит из идентификатора области и идентификатора
соседского маршрутизатора .
Hello Interval (Интервал Hello-сообщения, сек) — введите интервал hello-сообщения OSPF (в секундах) для указанного интерфейса. Этот параметр
должен быть одинаковым для всех маршрутизаторов
, назначенных сети. Диапазон действительных значений: от 1 до 65 535. Значение по умолчанию -
10 секунд.
Dead Interval (Интервал отказа маршрутизатора, сек) — введите интервал отказа маршрутизатора OSPF (в секундах) для указанного интерфейса. Это
значение указывает
, как долго маршрутизатор должен ждать, чтобы увидеть Hello-пакеты соседнего маршрутизатора, прежде чем декларировать,
что маршрутизатор отключен . Этот параметр должен быть одинаковым для всех маршрутизаторов, назначенных сети. Это значение должно быть в
несколько раз больше интервала Hello-сообщения (например, в 4). Диапазон действительных значений: от 1 до 2147483647. Значение по умолчанию -
40 секунд.
Interface Delay Interval (secs) (Интервал задержки интерфейса, сек) — задержка передачи OSPF для виртуальной связи (в секундах). Это значение
указывает оценочное число секунд
, которые займет передача пакета обновления состояния связей по выбранному интерфейсу.
State (Состояние) — текущее состояние выбранной виртуальной связи. Одно из:
l Down (Отключено) — это первоначальное состояние интерфейса. При этом состоянии протоколы более нижнего уровня видят, что интерфейс
нельзя использовать . При этом состоянии параметры интерфейса устанавливаются в их первоначальные значения. Все таймеры интерфейса
выключены , и нет смежностей, ассоциированных с интерфейсом.
l Waiting (Ожидание) —маршрутизатор пытается определить идентичность (запасного) выделенного маршрутизатора для сети, отслеживая
полученные Hello-пакеты. Маршрутизатору не разрешается выбирать запасной выделенный маршрутизатор (Backup Designated Router) или
выделенный маршрутизатор (Designated Router) до тех пор, пока он не вышел из статуса Waiting (ожидание). Это предотвращает
необязательные изменения (запасного) выделенного маршрутизатора.
l Point-to-Point (Точка-точка) — интерфейс является рабочим, а также соединен с виртуальной линией. При вводе этого состояния
маршрутизатор пытается сформировать смежность с соседним маршрутизатором . Hello-пакеты посылаются соседу каждые HelloInterval секунд.
l Designated Router (Выделенный маршрутизатор) — этот маршрутизатор сам по себе является выделенным маршрутизатором в подключенной
сети . Смежности установлены во все другие маршрутизаторы, подключенные к сети. Маршрутизатор должен также создавать network-LSA для
сетевого узла . Network- LSA содержит линии связи ко всем маршрутизаторам (включая сам выделенный маршрутизатор), подключенным к сети.
l Backup Designated Router (Запасной выделенный маршрутизатор) — этот маршрутизатор сам по себе является запасным выделенным
маршрутизатором в подключенной сети . Он становится выделенным маршрутизатором, если в работе действующего выделенного
маршрутизатора возникает сбой . Маршрутизатор устанавливает смежности во все другие маршрутизаторы, подключенные к сети. По сравнению
с выделенным маршрутизатором , запасной выделенный маршрутизатор обрабатывает во время Flooding Procedure (процедуры заполнения)
немного другие функции .
l Other Designated Router (Другой выделенный маршрутизатор) — интерфейс, подключенный к широковещанию или NBMA-сети, в котором
другие маршрутизаторы были выбраны в качестве выделенного или запасного выделенного . Маршрутизатор пытается сформировать смежности
и для выделенного , и для запасного выделенного маршрутизаторов.
