Инструкция по эксплуатации Dell PowerConnect 6224
Страница 108
Чтобы открыть страницу
Rapid Spanning Tree, последовательно выберите пункты Switching® Spanning Tree® Rapid Spanning Tree в панели дерева.
Рис

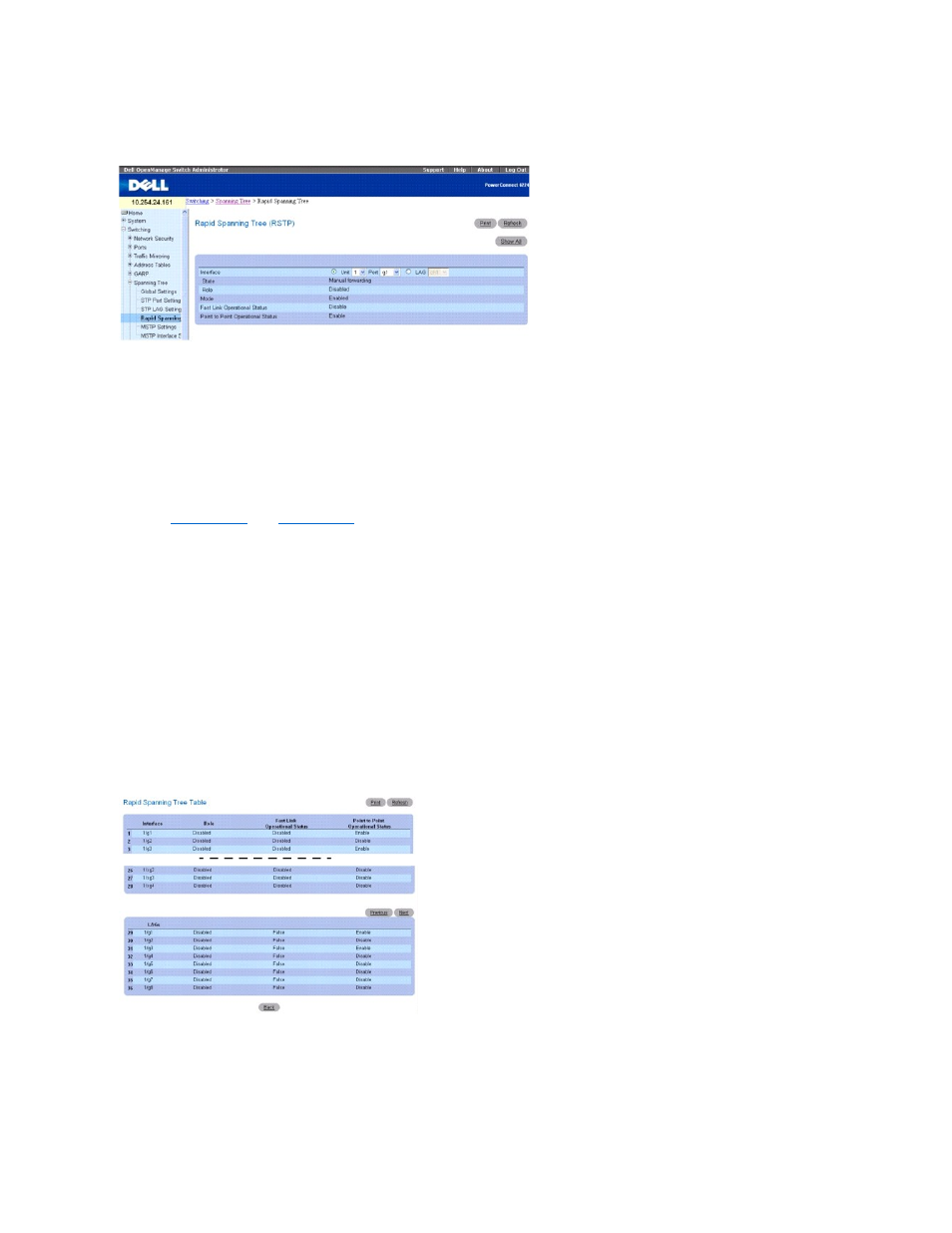

. 7-40. Протокол RSTP (Rapid Spanning Tree)
На странице
Rapid Spanning Tree имеются следующие поля:
Interface — Показывает, включен ли протокол RSTP на устройстве (unit)/порту (port) или в группе LAG. Щелкните в поле устройства (Unit), порта (Port)
или группы
LAG, чтобы указать тип интерфейса, и затем выберите для настройки устройство/порт (Unit/Port) или группу LAG из раскрывающегося
меню
.
State — Показывает состояние протокола STP для выбранного порта.
Role — Показывает роль STP в текущей топологии STP.
Mode — Показывает, включен или отключен административный режим.
Fast Link Operational Status (Рабочее состояние Fast Link) — Указывает, включена или нет функция быстрой связи для порта или LAG. Если для порта
включен режим быстрой связи
, то порт автоматически переводится в состояние пересылки (Forwarding State). Этот параметр можно изменить на
странице
"
" или "
".
Point-to-Point Operational Status – Рабочее состояние соединения "точка-точка".
Чтобы установить связь по каналу
"точка-точка", исходный протокол двухточечного соединения (PPP) сначала отправляет пакеты протокола контроля
соединения
(LCP), чтобы настроить и выполнить тест канала передачи данных. После того, как связь установлена, а дополнительные функции
настроены по протоколу
LCP, исходный протокол двухточечного соединения (PPP) отправляет пакеты на протоколы контроля сети(NCP), чтобы
выбрать и настроить один или несколько протоколов сетевого уровня
. После того, как все выбранные протоколы сетевого уровня настроены, по связи
можно пересылать пакеты со всех протоколов
NLP. Связь сохраняет конфигурацию коммуникации до тех пор, пока определенные пакеты протоколов
LCP или NCP не закроют ее, или пока не произойдет какое-либо внешнее событие. Это действительный тип связи для порта коммутатора.
Отображение Таблицы
Rapid Spanning Tree (RSTP)
1.
Откройте страницу
Rapid Spanning Tree (RSTP).
2.
Нажмите кнопку
Show All (Показать все).
Откроется страница
Rapid Spanning Tree Table.
Рис
. 7-41. Таблица Rapid Spanning Tree
3.
Используйте кнопки
Previous (Назад) и Next (Далее) для просмотра таблицы Rapid Spanning Tree Table для других устройств в стеке, если
присутствуют
.
Определение параметров протокола
RSTP с помощью команд консоли
