Стековые индикаторы
Стековые индикаторы , расположенные справа на передней панели, сообщают о положении и состоянии коммутатора в стеке. Стековые индикаторы
изображены на рис . 2-8 . В таблице 2-5 приведено описание стековых индикаторов.

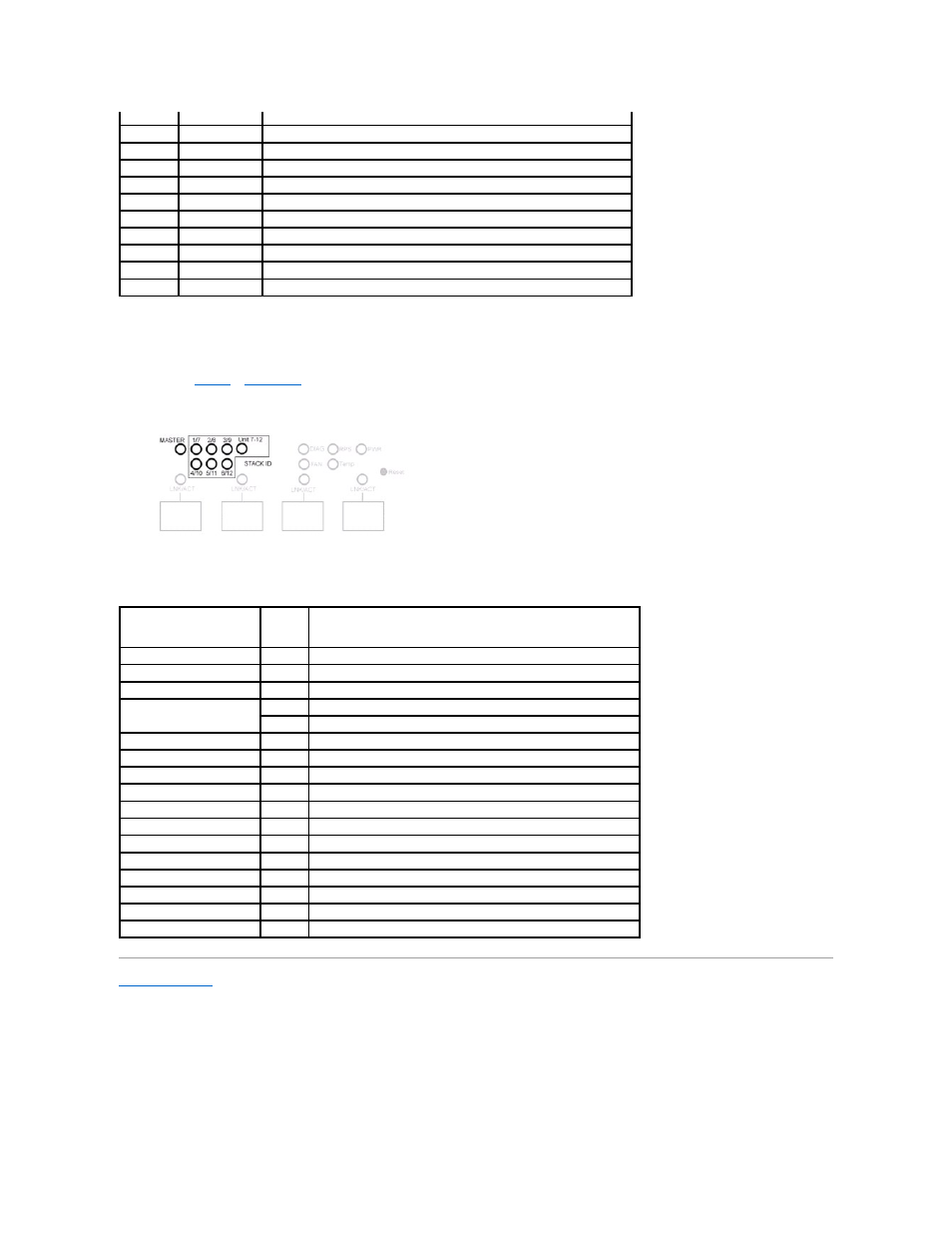

Рисунок 2-8. Стековые индикаторы
Таблица 2-5. Назначение стековых индикаторов
Назад к оглавлению
Зеленый Диагностический тест завершен успешно .
Красный Диагностический тест выявил сбой .
RPS Зеленый Резервный источник питания (RPS) присутствует и функционирует исправно.
Красный Резервный источник питания (RPS) присутствует, но неисправен.
Не горит Резервный источник питания отсутствует .
PWR Зеленый Источник питания работает нормально .
Красный Источник питания неисправен .
FAN Зеленый Вентиляторы функционируют исправно .
Красный Обнаружен отказ одного или нескольких вентиляторов .
Temp Зеленый Системная температура ниже порогового ограничения .
Красный Системная температура выше порогового ограничения .
Индикатор Цвет Определение
Ни один индикатор не горит Устройство работает как автономный коммутатор .
MASTER Зеленый Устройство в данный момент является главным коммутатором в стеке.
Не горит Устройство не является главным коммутатором в стеке.
Unit 7-12 Зеленый Идентификатор положения в стеке находится в диапазоне 7 – 12.
Не горит Идентификатор положения в стеке находится в диапазоне 1 – 6.
1/7 Зеленый Устройство является 1-м или 7-м коммутатором в стеке.
Не горит Устройство не является 1-м или 7-м коммутатором в стеке.
2/8 Зеленый Устройство является 2-м или 8-м коммутатором в стеке.
Не горит Устройство не является 2-м или 8-м коммутатором в стеке.
3/9 Зеленый Устройство является 3-м или 9-м коммутатором в стеке.
Не горит Устройство не является 3-м или 9-м коммутатором в стеке.
4/10 Зеленый Устройство является 4-м или 10-м коммутатором в стеке.
Не горит Устройство не является 4-м или 10-м коммутатором в стеке.
5/11 Зеленый Устройство является 5-м или 11-м коммутатором в стеке.
Не горит Устройство не является 5-м или 11-м коммутатором в стеке.
6/12 Зеленый Устройство является 6-м или 12-м коммутатором в стеке.
Не горит Устройство не является 6-м или 12-м коммутатором в стеке.
