Определение таймеров GARP с помощью команд консоли
Более подробную информацию по использованию команд интерфейса командной стройки для выполнения этой функции см . нижеследующую главу в
документе CLI Reference Guide (Справочное руководство по интерфейсу командной строки):
l GVRP Commands (Команды GVRP)
Настройка протокола STP
Протокол STP обеспечивает топографию дерева при любой организации мостов. Протокол STP обеспечивает единственный путь между конечными
станциями сети , тем самым исключая циклы. Коммутатор поддерживает следующие версии протоколов STP - Classic STP, Multiple STP и Rapid STP.
Classic STP (Классический STP) обеспечивает единственный путь между конечными станциями сети, а, следовательно, исключает циклы. Более
подробную информацию о конфигурации протокола
Classic STP см. в главе " STP Global Settings (общие параметры STP) ".
Протокол MST (Multiple Spanning Tree Protocol) поддерживает несколько экземпляров протокола STP для эффективной отправки трафика VLAN по
разным интерфейсам . Поведение экземпляров протокола Spanning Tree описано в спецификации IEEE 802.1w, Протокол RSTP (Rapid Spanning Tree ), с
незначительными модификациями , что отличается от краевого эффекта (одним из главных эффектов - быстрый переход порта в состояние
`Forwarding' (пересылка)). Отличие между протоколом RSTP и традиционным STP (IEEE 802.1d) заключается в возможности настройки и распознавания
дуплексного подключения и портов
, соединенных с конечными станциями, что обеспечивает быстрый переход порта в состояние
`Forwarding' (пересылка) и подавление уведомления об изменении топологии (Topology Change Notification). Эти возможности представлены
параметрами
`point-to-point' (двухточечное соединение) и `edge-port' (краевой порт). Протокол MSTP совместим как с RSTP, так и с STP. Его свойства
определяются параметрами мостов STP и RSTP. Мост MSTP можно настроить как мост RSTP или как мост STP.
Чтобы открыть страницу Spanning Tree, последовательно выберите пункты Switching® Spanning Tree в панели дерева. На странице Spanning
Treeприведены ссылки на следующие процедуры STP:
l STP Global Settings (Общие параметры STP)
l STP Port Settings (Параметры STP для порта)
l STP LAG Settings (Параметры LAG для STP)
l Rapid Spanning Tree (Протокол RSTP)
l MSTP Settings (Параметры MSTP)
l MSTP Interface Settings (Интерфейсные параметры MSTP)
STP Global Settings (Общие параметры STP)
На странице STP Global Settings (Общие параметры STP) содержатся поля для включения протокола STP на устройстве.
Чтобы открыть страницу STP Global Settings, последовательно выберите пункты Switching® Spanning Tree® Global Settings в панели дерева.

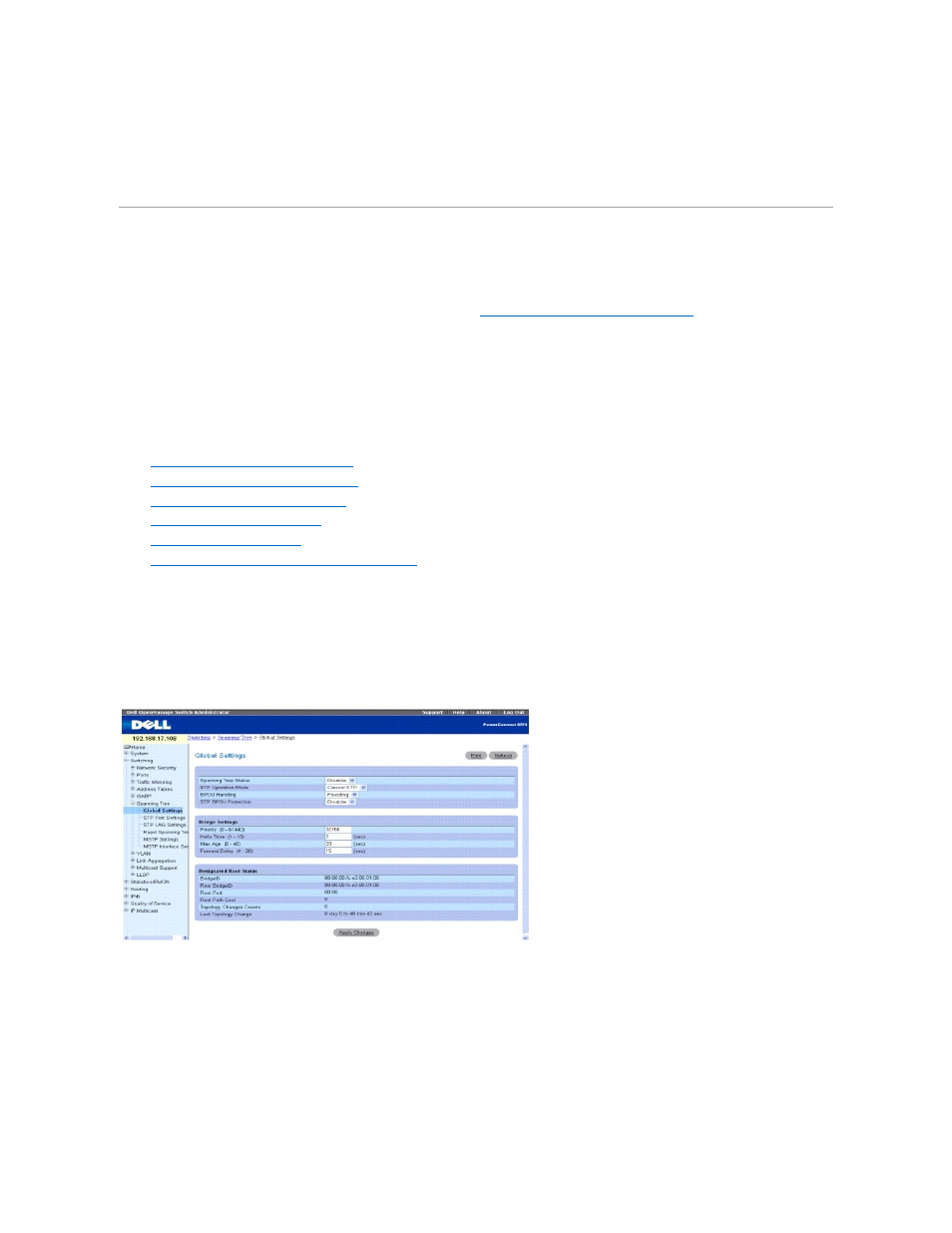

Рис . 7-35. Spanning Tree Global Settings (Глобальные параметры протокола STP)
На странице STP Global Settings имеются следующие поля:
Spanning Tree State — Включает или выключает протоколы RSTP, STP или MSTP для устройства.
STP Operation Mode (Режим работы STP) – Указывает режим включения протокола STP на устройстве. Возможные значения поля: Classic STP, Rapid
STP и Multiple STP.
BPDU Handling — Указывает вид обработки пакетов BPDU при отключенном протоколе STP на интерфейсе. Возможные значения поля: Filtering
(фильтрация) и Flooding (наполнение). По умолчанию используется значение Flooding.
STP BPDU Protection — (Защита пакетов BPDU в STP) Отключение порта в случае, если новый коммутатор выполняет попытку войти в существующую
топологию
STP. Это исключает влияние коммутаторов, не входящих в STP, на топологию STP.
Если выбрано значение Enable (включить) во время приема пакета BPDU краевым портом, то этот порт будет отключен. Для повторного включения
