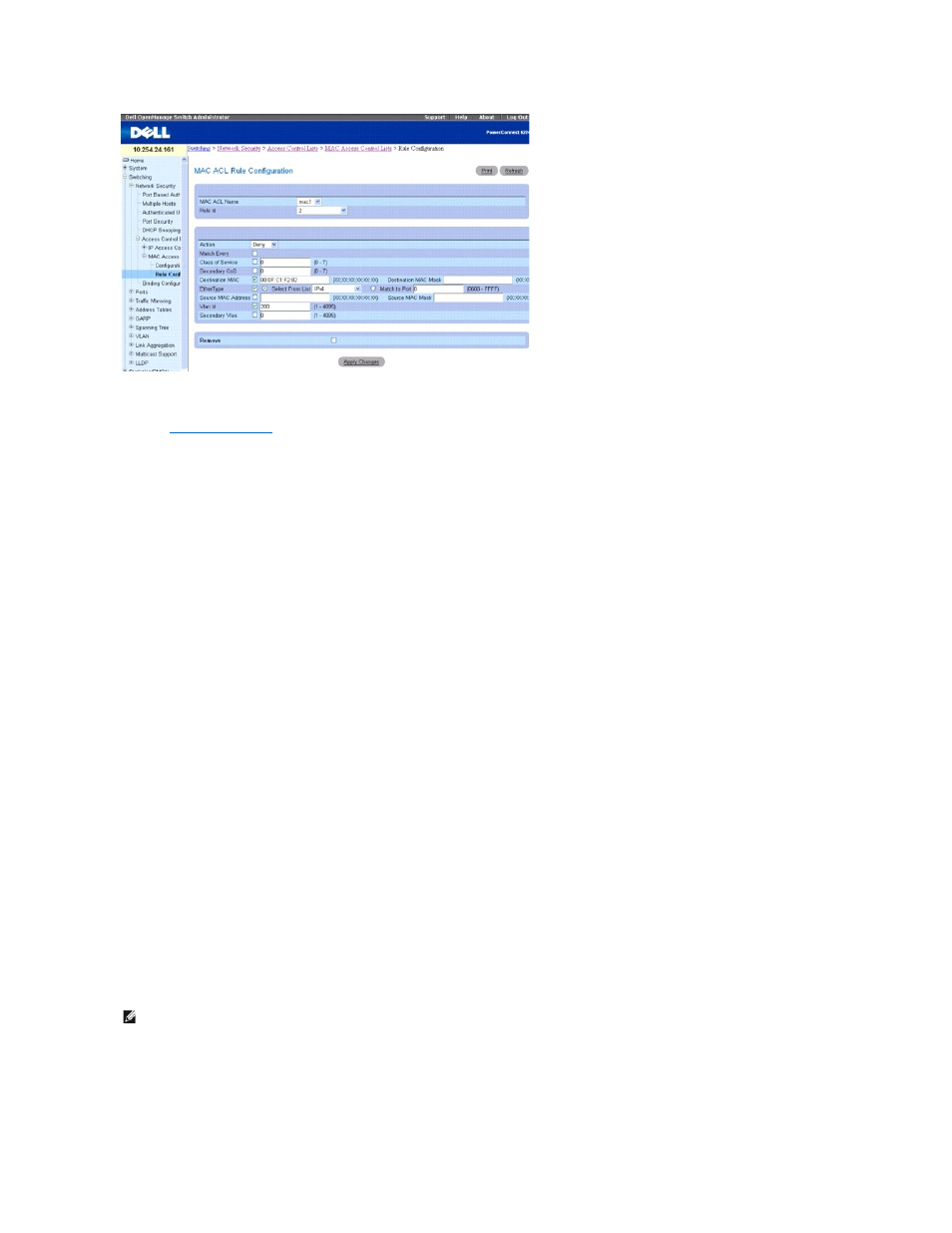

MAC ACL Rule Configuration имеются следующие поля:
MAC ACL Name— Указывает существующий список ACL на основе MAC-адресов. Для создания нового списка ACL на основе MAC -адресов, используйте
страницу
"
Rule ID — Выбор или создание пользовательских списков ACL. Введите существующий идентификатор правила (Rule ID) или создайте новый, для чего
выберите пункт
Create (Создать) из раскрывающегося меню и введите имя нового идентификатора (Rule ID) в поле рядом с ним. Процесс создания
нового идентификатора будет завершен после нажатия кнопки
Apply Changes (Применить изменения).
Action – Выбор действия для пересылки списка ACL. Из раскрывающегося меню выберите действие при пересылке. Возможные значения поля:
Permit (Разрешить) – Пересылка пакетов, отвечающих критерию списка ACL.
Deny (Запретить) – Удаление пакетов, отвечающих критерию списка ACL.
Match Every (сравнивать все)— Проверка соответствия пакета критерию данного списка ACL. Чтобы применить этот критерий, отметьте это поле
флажком
.
Class of Service— Сравнение класса обслуживания (Class of Service) пакета с текущим значением класса обслуживания. Щелкните по кнопке-флажку и
введите значение класса обслуживания
(Class of service) в пределах от 0 до 7, чтобы применить этот критерий.
Secondary CoS— Сравнение вторичного класса обслуживания (secondary class of Service) пакета с текущим значением класса обслуживания. Щелкните
по кнопке
-флажку и введите значение класса обслуживания (Class of service) в пределах от 0 до 7, чтобы применить этот критерий.
Destination MAC Address— Сравнение MAC-адреса порта-приемника с адресом, указанным в списке. Отметьте это поле флажком и введите адрес,
чтобы применить этот критерий
.
Destination MAC Mask — При необходимости введите маску MAC-адресов, соответствующую сравниваемому MAC-адресу приемника.
EtherType— Сравнение EtherType с типом EtherType, указанным в списке. Щелкните по кнопке-флажку и выберите требуемый тип из списка или
введите идентификатор
EtherType ID в поле ввода:
Select from List — Выбор требуемого типа EtherType из раскрывающегося меню.
Match to Port — Ввод требуемого номера порта для сравнения.
Source MAC Address— Сравнение MAC-адреса порта источника с адресом, указанным в списке. Отметьте это поле флажком и введите адрес, чтобы
применить этот критерий
.
Source MAC Mask — При необходимости введите маску MAC-адресов, соответствующую сравниваемому MAC-адресу источника.
Vlan Id — Сравнение идентификатора сети VLAN (VLAN ID) с идентификатором, указанным в списке. Отметьте это поле флажком и введите VLAN ID,
чтобы применить этот критерий
. Возможные значения поля: 1-4093.
Secondary Vlan— Сравнение вторичного идентификатора сети VLAN (VLAN ID) пакета с идентификатором, указанным в списке. Отметьте это поле
флажком и введите вторичный
VLAN ID, чтобы применить этот критерий. Возможные значения поля: 1-4093.
Remove — Удаление правила списка ACL на основе MAC-адресов, если поле Remove (Удалить) отмечено флажком и нажата кнопка Apply Changes
(Применить изменения).
Изменение правила
, основанного на MAC-адресах
1.
Откройте страницу
MAC ACL Rule Configuration.
2.
Выберите требуемый список
ACL из раскрывающегося меню MAC ACL .
3.
Выберите требуемое правило из раскрывающегося меню
Rule ID.
ПРИМЕЧАНИЕ
.
Правила могут быть изменены только если список
ACL, которому они принадлежат, не привязан ни к какому интерфейсу.
