IPv6 Address (IPv6-адрес) – Выберите IPv6-адреса для выбранного туннельного интерфейса. Можно также выбрать Add (Добавить), если число ранее
настроенных адресов не достигло максимума
.
IPv6 Address (IPv6-адрес) — если выбрано Add (Добавить), становится видно поле ввода IPv6-адреса. Адрес должен быть введен в формате
prefix/length (префикс/длина).
Можно также указать
64-разрядный расширенный уникальный идентификатор (EUI-64).
Source (Источник)— выберите нужный источник, IPv4 Address или Interface. Если выбран Address, адрес источника для этого туннеля должен быть
введен в точечной десятичной записи
. Если выбран Interface, то должен быть выбран интерфейс источника для этого туннеля. Адрес, связанный с
выбранным интерфейсом
, используется в качестве адреса источника.
Destination Address (Адрес приемника) — IPv4-адрес приемника для этого туннеля в точечной десятичной записи.
Создание нового туннеля
1.
Откройте страницу
Tunnels Configuration (Конфигурация тоннелей).
2.
Выберите
Create из раскрывающегося меню Tunnel.
3.
Укажите
ID, который должен использоваться, в поле Tunnel ID.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Поле
Tunnel ID исчезло, появились оставшиеся поля туннеля.
Рис

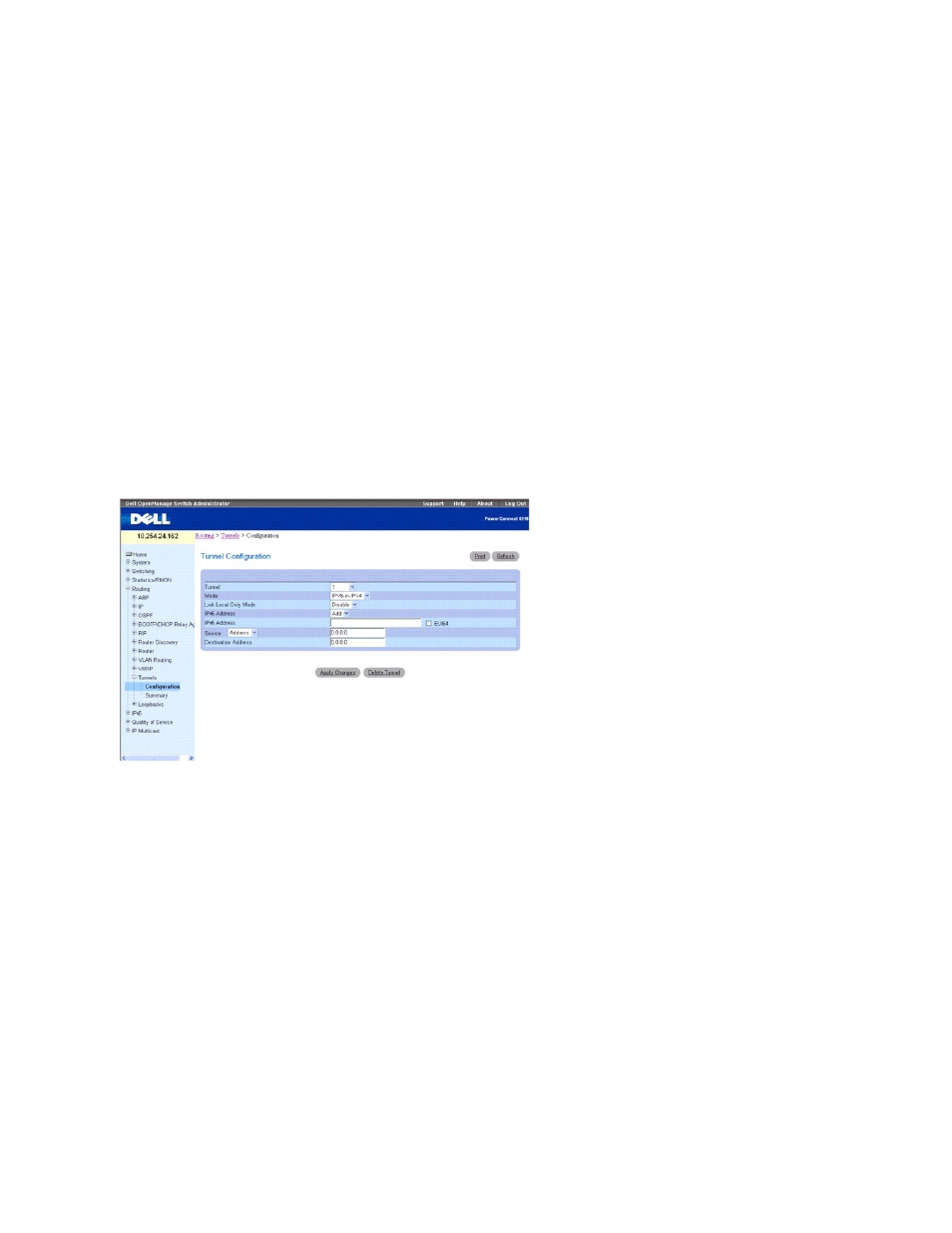

. 9-43. Tunnels Configuration - Entry (Конфигурация туннелей - запись)
5.
Настройте поля
, как необходимо.
6.
Введите нужные значения в оставшихся полях
.
7.
Нажмите кнопку
Apply Changes (Применить изменения).
Новый туннель будет сохранен
, а устройство обновлено.
Изменение существующего туннеля
1.
Откройте страницу
Tunnels Configuration (Конфигурация тоннелей).
2.
Укажите туннель
, который надо изменить, в раскрывающемся меню Tunnel.
3.
Измените значения в оставшихся полях на нужные
.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Новая конфигурация будет сохранена
, а устройство обновлено.
