Конфигурация класса – Инструкция по эксплуатации Dell PowerConnect 6224
Страница 231
Reference Guide (Справочного руководства по режиму командной строки):
l
QoS Commands (Команды QoS)
Конфигурация класса
Используйте страницу
Class Configuration (Конфигурация класса), чтобы добавить новое имя класса Diffserv или переименовать или удалить
существующий класс
.
Для отображения страницы щелкните
Quality of Service® Differentiated Services® Class Configuration в древовидном просмотре.

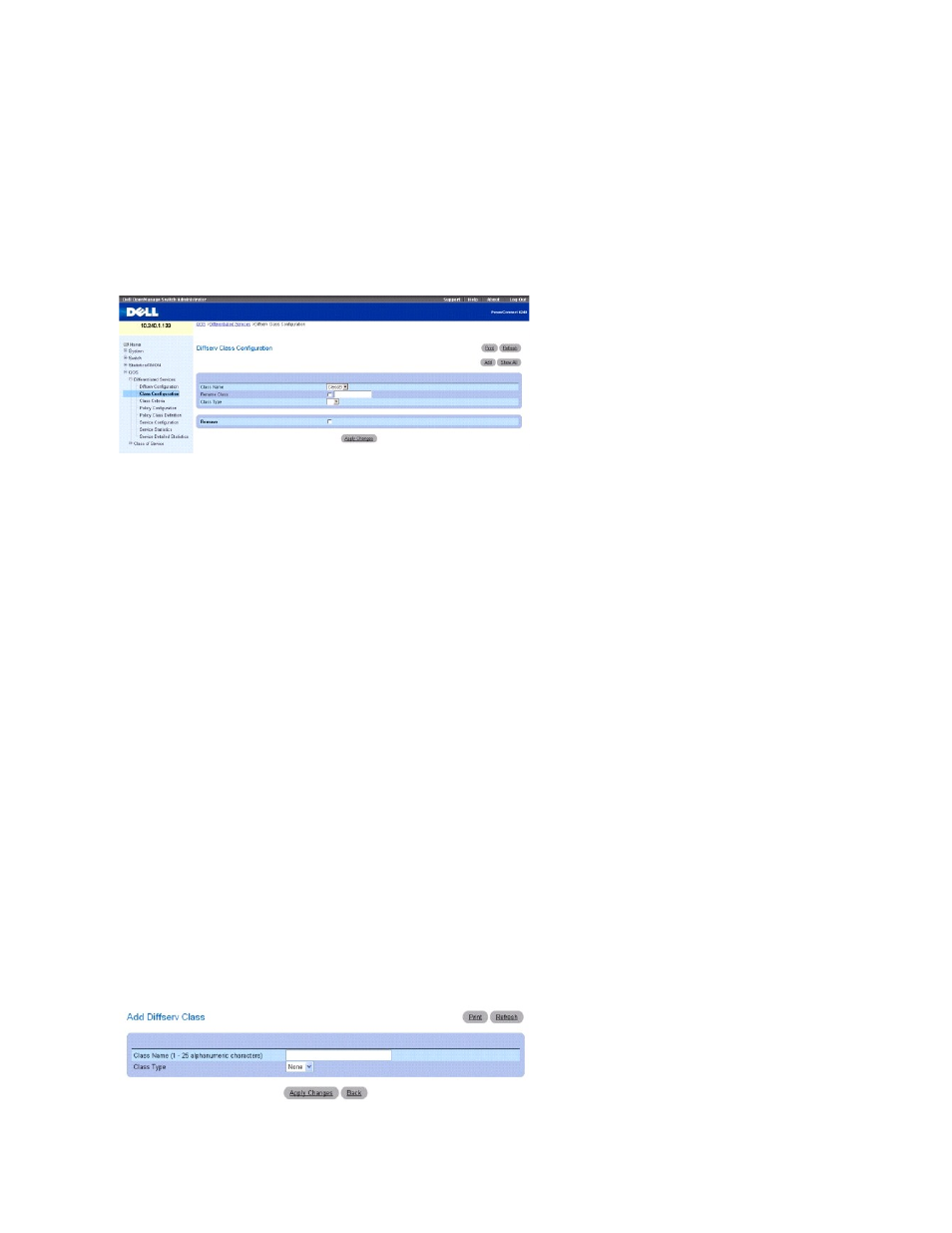

Рисунок
11-2. Diffserv Class Configuration (Конфигурация класса Diffserv)
На странице
Class Configuration (Конфигурация класса) имеются следующие поля:
Class Name (Имя класса) — выбор имени класса для переименования или удаления. Щелкните Add (Добавить), чтобы установить новое имя класса.
Rename Class (Переименовать Класс) — переименование отображаемого класса при установке флажка и вводе нового имени.
Class Type (Тип класса) — вывод списка всех типов классов. При создании нового класса Class Type (Тип класса) является переключаемым полем. После
того как классы созданы
, поле Class Type (Тип класса) доступно только для просмотра. В настоящее время аппаратное обеспечение поддерживает для
параметра
Class Type (Типа класса) только значение All (Все).
All (Все) - для определения класса, соответствующего пакету, должны удовлетворяться все различные критерии, определенные для класса. All
(Все) соответствует логическому AND для всех критериев совпадения.
Remove (Удалить) — удаление отображаемого имени класса после установки флажка и нажатия кнопки Apply Changes (Применить изменения).
Переименование конфигурации класса
1.
Откройте страницу
Class Configuration (Конфигурация класса).
2.
Выберите имя класса
, подлежащего изменению, из раскрывающегося меню Class Name (Имя класса).
3.
Установите флажок
Rename Class (Переименовать класс) и введите новое имя в соседнем поле.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Конфигурация класса будет переименована
, а устройство обновлено.
Добавление конфигурации класса
Diffserv
1.
Откройте страницу
Class Configuration (Конфигурация класса).
2.
Нажмите кнопку
Add (Добавить).
Откроется страница
Add Diffserv Class (Добавить класс Diffserv).
Рисунок
11-3. Add Diffserv Class (Добавить класс Diffserv)
