Инструкция по эксплуатации Dell PowerConnect 6224
Страница 122
3.
Введите имя новой группы протоколов
(Protocol Group Name) и идентификатор сети VLAN (VLAN ID), ассоциируемый с этой группой.
4.
Вернитесь на страницу
Protocol Group (Группа протоколов).
5.
Выберите добавленную группу протоколов и затем выберите требуемый протокол
.
6.
В первом столбце
Interface щелкните по строкам интерфейсов, добавляемых в группу протоколов. (Чтобы выбрать несколько (соприкасающихся)
интерфейсов
, выделите их щелчком мыши, удерживая нажатой клавишу <Shift> или <Ctrl> (чтобы выбрать несоприкасающиеся элементы)).
7.
Щелкните по стрелке
"вправо".
Выбранные интерфейсы будут перемещены во второй столбец
. Все интерфейсы, показанные в этом столбце, включены в группу протоколов.
8.
Нажмите кнопку
Apply Changes (Применить изменения).
Группа протоколов будет добавлена
, а устройство обновлено.
Изменение параметров группы протоколов
VLAN
1.
Откройте страницу
Protocol Group (Группа протоколов).
2.
Укажите изменяемый протокол
, выбрав из раскрывающегося меню пункт Protocol Group ID.
3.
При необходимости измените настройки протокола или
VLAN ID
4.
Чтобы добавить интерфейс в группу
, щелкните по строке требуемого интерфейса в первом столбце. (Чтобы выбрать несколько
(соприкасающихся) интерфейсов, выделите их щелчком мыши, удерживая нажатой клавишу <Shift> или <Ctrl> (чтобы выбрать
несоприкасающиеся элементы
)).
5.
Щелкните по стрелке
"вправо".
Выбранный интерфейс будут перемещен во второй столбец
. Все интерфейсы, показанные в этом столбце, включены в группу протоколов.
6.
Чтобы удалить интерфейс из группы
, щелкните по строке требуемого интерфейса во втором столбце.
7.
Щелкните по стрелке
"влево".
Выбранный интерфейс будет удален из второго столбца
.
8.
Нажмите кнопку
Apply Changes (Применить изменения).
Параметры группы протоколов
VLAN будут изменены, а устройство обновлено.
Удаление протоколов из таблицы группы протоколов
1.
Откройте страницу
Protocol Group (Группа протоколов).
2.
Нажмите кнопку
Show All (Показать все).
Откроется таблица
Protocol Group (Группа протоколов).

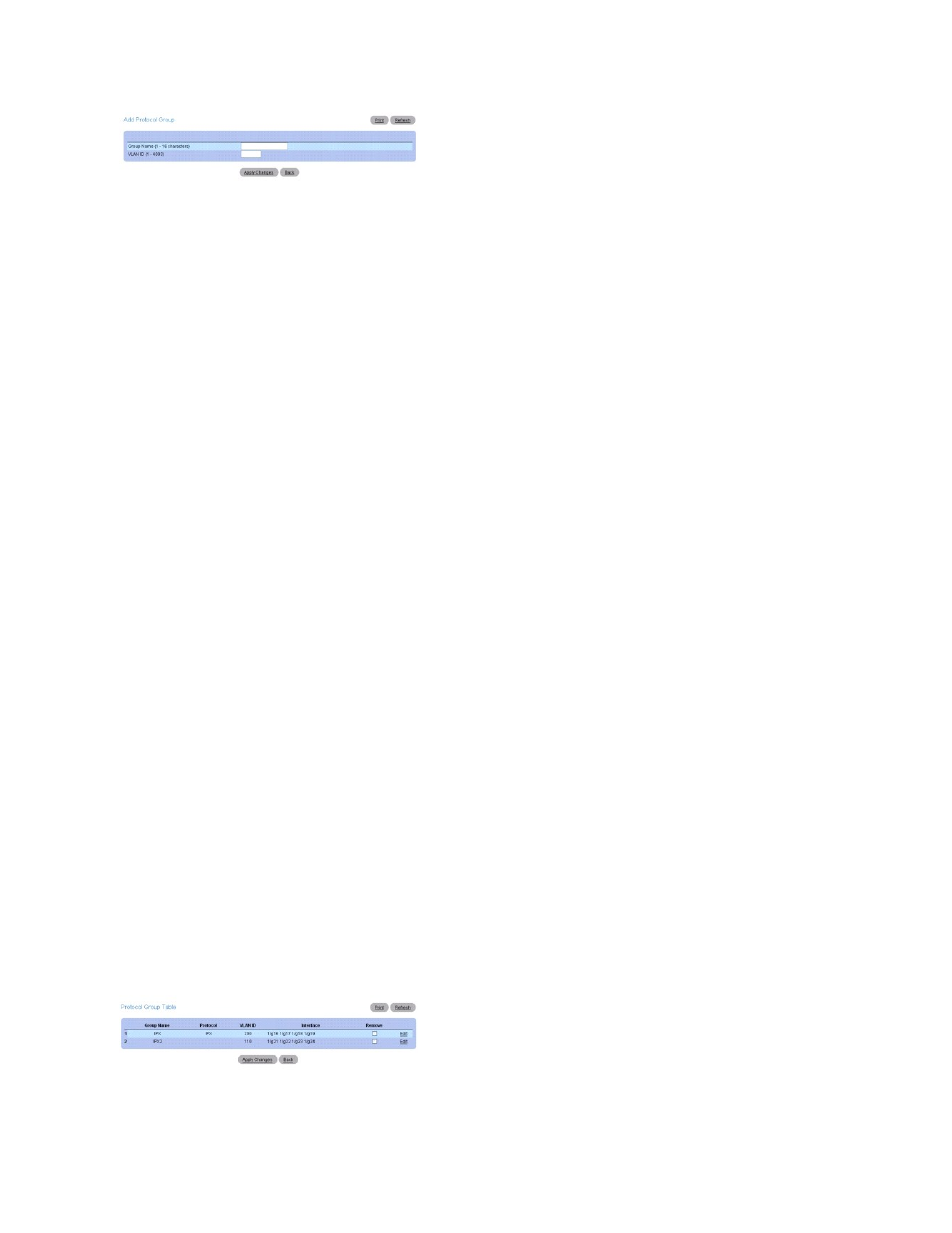

Рис
. 7-58. Таблица Protocol Group (Группа протоколов)
3.
Отметьте флажком поле
Remove (Удалить) для каждой удаляемой группы протоколов.
