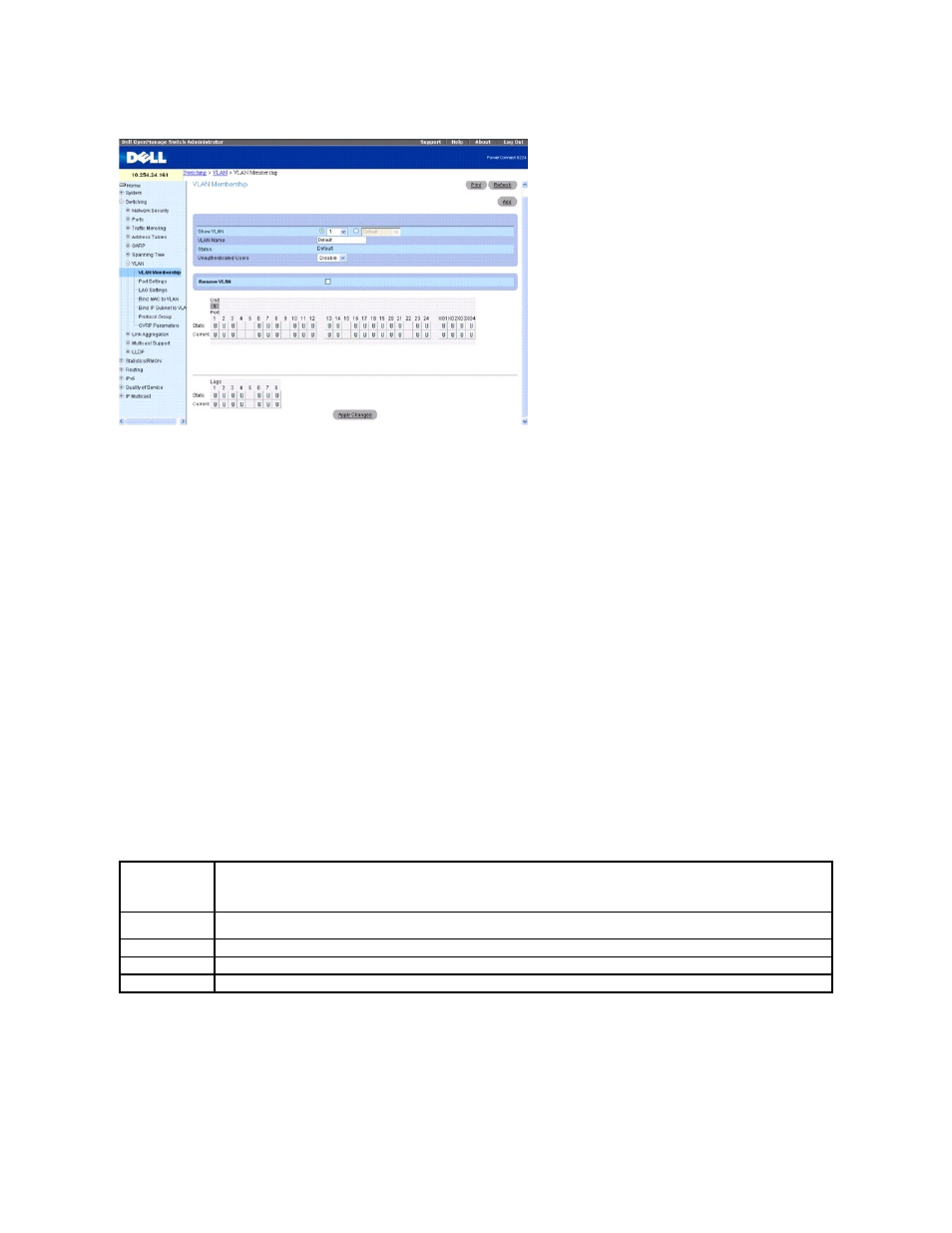

Рис 7-46. Страницы VLAN Membership (Членство в сети VLAN)
Страница VLAN Membership(Членство в сети VLAN) разделена на две секции. В верхней секции представлены поля, определяющие членство в сети
VLAN. В нижней секции представлены таблицы, определяющие параметры членства для отдельных портов и групп LAG в текущей сети VLAN. Далее
представлены следующие поля
VLAN Membership:
Show VLAN — Выбор сетей VLAN для показа. Чтобы выбрать сеть VLAN, в раскрывающемся меню выберите пункт VLAN ID или VLAN Name .
VLAN Name – Имя сети VLAN, задаваемое пользователем. Значение этого поля задается по нажатию кнопки Add (Добавить).
Status (Состояние) – Указывает тип сети VLAN. Возможные значения поля:
Dynamic (Динамическая) – Указывает, что сеть VLAN была динамически создана протоколом GVRP.
Static (Статическая) – Указывает, что сеть VLAN является пользовательской и может быть изменена.
Default (Стандартная) – Указывает, что сеть VLAN является стандартной.
Unauthenticated Users (неидентифицированные пользователи) — Открывает/закрывает доступ несанкционированным коммутаторам в текущую сеть
VLAN, если выбрано значение Enable (включен).
Remove VLAN (Удалить VLAN) — Удаляет VLAN из таблицы VLAN Membership Table, если это поле отмечено флажком.
В таблицах VLAN Membership показано, какие порты и группы LAG принадлежат данной сети VLAN, а также их атрибуты - (T - помеченные), (U -
непомеченные ) или (F - запрещенные). В таблицах имеется два столбца: Static (статический) и Current (текущий). С этой страницы доступна только
строка Static. Строка Current обновляется либо динамически через GVRP, или если изменена строка Static и нажата кнопка Apply Changes (Применить
изменения ).
В этой секции страницы представлено две таблицы :
Ports — Показывает порты и задает их членство в сети VLAN. Чтобы назначить порту членство в сети, щелкните по строке Static выбранного порта.
При каждом щелчке будет выполняться циклическое переключение атрибутов
- U, T, (пустой). В нижеследующей таблице представлены определения.
LAGs — Показывает группы LAG и назначает их членство в сети VLAN. Чтобы назначить группе LAG членство в сети, щелкните по строке Static
выбранной группы
. При каждом щелчке будет выполняться циклическое переключение атрибутов - U, T, (пустой). В нижеследующей таблице
представлены определения .
Рис 7-1. Определения членства портов в сети VLAN (VLAN Port Membership Definitions)
Добавление новых сетей VLAN
1. Откройте страницу VLAN Membership (Членство в сети VLAN).
2. Нажмите кнопку Add (добавить).
Управление
портом Определение
T Tagged (помеченный): интерфейс входит в сеть VLAN. Все пакеты, пересылаемые интерфейсом, помечаются. Пакеты содержат
информацию о сети
VLAN.
U Untagged (непомеченный): интерфейс входит в сеть VLAN. Пакеты, пересылаемые интерфейсом, не помечаются.
F Forbidden (Запрещен): этот атрибут показывает, что интерфейс не может принадлежать сети VLAN.
Нет значения Blank (нет значения): интерфейс не входит в сеть VLAN. Пакеты, связанные с этим интерфейсом, через него не пересылаются.
