Изменение контроля широковещательных пакетов
1. Откройте интерфейс Storm Control (Контроль "лавины").
2. Нажмите кнопку Show All (Показать все).
Откроется таблица Storm Control Settings Table (Таблица параметров контроля "лавины").
3. Отметьте флажком поле Edit (Изменить) для каждого порта, которому требуется изменить параметр Broadcast Control (контроль
широковещательных пакетов ).
4. При необходимости внесите изменения в поле Broadcast Control.
5. Нажмите кнопку Apply Changes (Применить изменения).
Параметры контроля "лавины" порта будут сохранены в коммутатор.
Настройка контроля "лавины" с помощью команд консоли
Более подробную информацию по использованию команд интерфейса командной стройки для выполнения этой функции см . нижеследующую главу в
документе CLI Reference Guide (Справочное руководство по интерфейсу командной строки):
l Команды настройки интерфейса Ethernet
Настройка дублирования трафика
Дублирование трафика позволяет настраивать коммутатор на отправку копий пакетов дублируемого порта в дублирующий порт . Зеркалирование
выполняется на основе портов или потоков .
Используйте страницу Traffic Mirroring (дублирование трафика) для определения сеансов с дублированием портов и настройки дублирования на
основе потоков .
Чтобы открыть эту страницу , последовательно выберите пункты Switching® Traffic Mirroring в панели дерева. На странице Traffic Mirroring
(дублирование трафика) даны ссылки на следующие функции:
l Port Mirroring (Дублирование портов)
l Flow Based Mirroring (дублирование на основе потоков)
Port Mirroring (Дублирование портов)
При дублировании портов сетевой трафик анализируется с помощью анализатора пакетов . Это выполняется на отдельных портах коммутатора. В
коммутаторах несколько портов настроены как исходные , а один порт как порт-приемник. Пользователь может настраивать способ дублирования
трафика на исходном порте . Пакеты, поступающие на исходный порт, передаваемые на какой-либо порт, либо принимаемые и передаваемые, могут
дублироваться на порте -приемнике.
Пакет , копируемый на порт-приемник, имеет тот же формат, что и исходные пакет в кабеле. Это значит, что при дублировании принятого пакета
скопированный пакет определяется как помеченный или непомеченный в сети VLAN при приеме исходным портом При дублировании переданного
пакета скопированный пакет определяется как помеченный или непомеченный в сети VLAN при передаче на исходный порт.
Чтобы открыть страницу Port Mirroring, последовательно выберите пункты Switching® Traffic Mirroring® Port Mirroring в панели дерева.

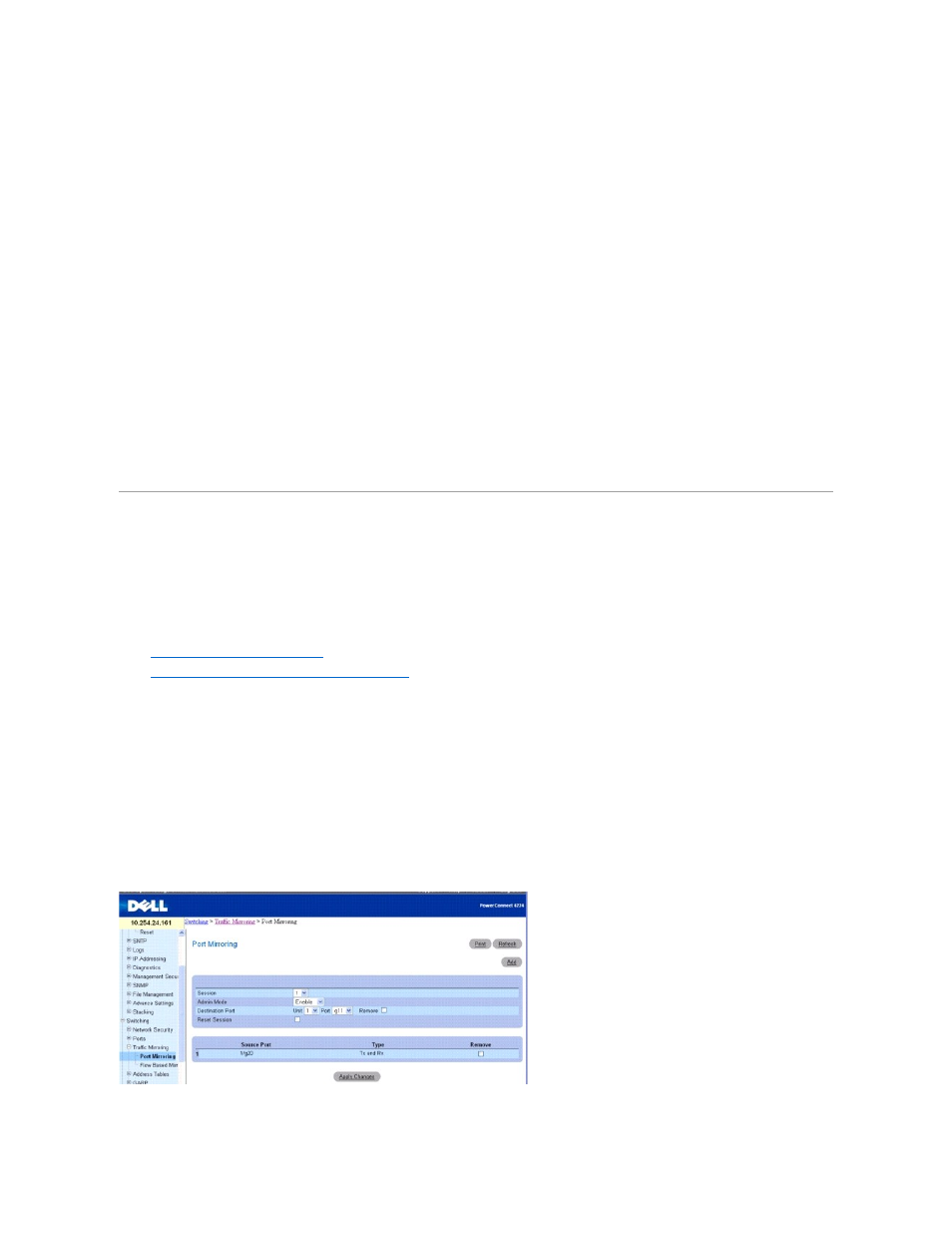

Рис . 7-26. Страница Port Mirroring (дублирование портов)
На странице Port Mirroring имеются следующие поля:
