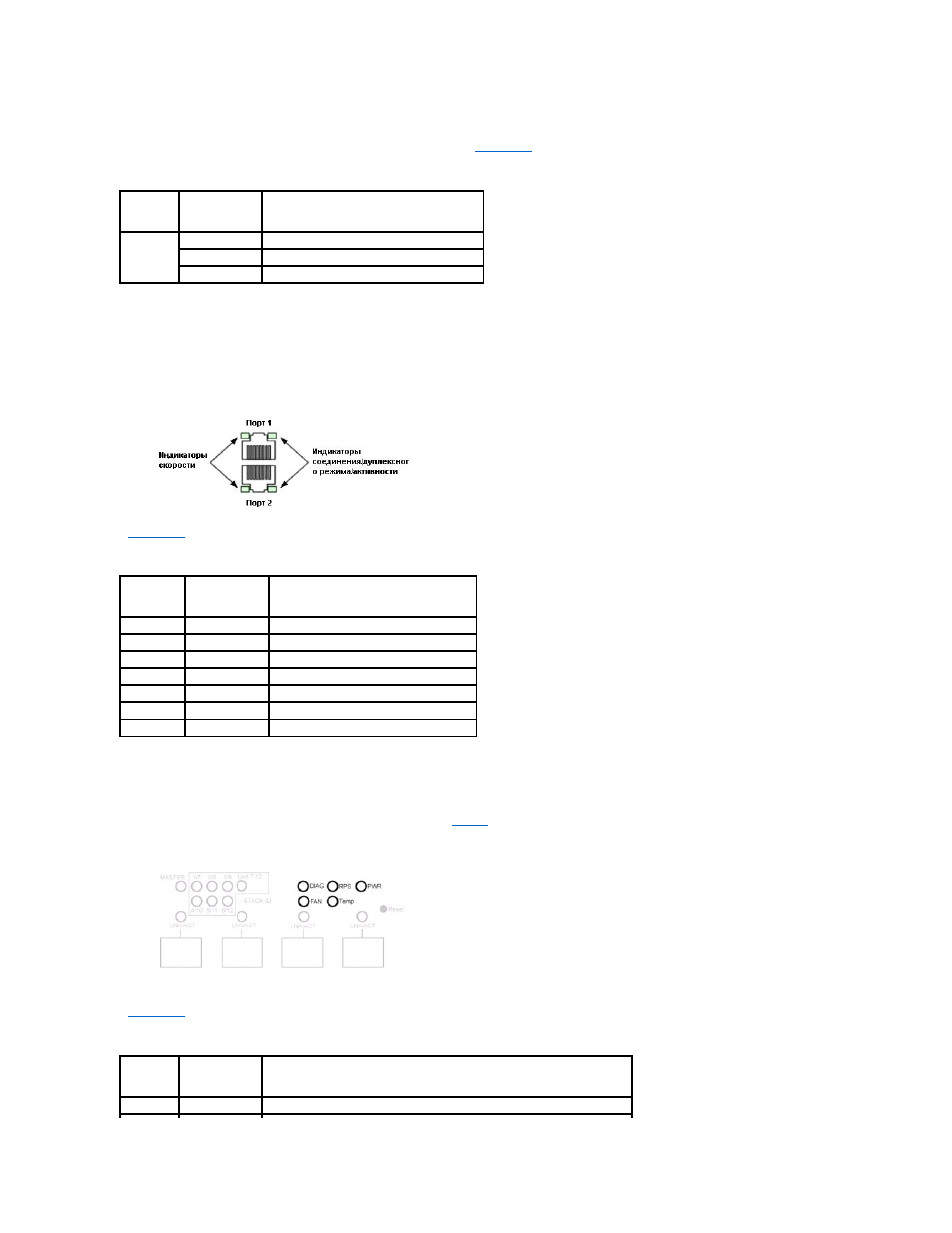

Индикаторы портов модуля
XFP
Разъемы
XFP находятся на модуле XFP, установленном на заднюю панель. В
приведено описание индикаторов портов XFP.
Таблица
2-2. Назначение индикаторов портов XFP
Индикаторы портов
10/100/1000 Base-T
Каждый порт
10/100/1000 Base-T имеет два индикатора. Индикатор скорости находится слева от порта, а индикатор соединения/дуплексного
режима
/активности - справа. На следующем рисунке показаны индикаторы портов 10/100/1000 Base-T.
Рисунок
2.6. Индикаторы портов 10/100/1000 Base-T
В
приведено описание индикаторов портов 10/100/1000 Base-T.
Таблица
2-3. Назначение портов 10/100/1000 Base-T
Системные индикаторы
Системные индикаторы
, расположенные справа на передней панели, сообщают о состоянии источников питания и вентиляторов, тепловом режиме и
диагностических показателях
. Системные индикаторы изображены на
.
Рисунок
2-7. Системные индикаторы
В
приведено описание системных индикаторов.
Таблица
2-4. Назначение системных индикаторов
Индикатор
Цвет
Определение
XFP
Зеленый
Порт подключен
.
Зеленый
, мигает Порт передает или получает данные по сети.
Не горит
Порт в данный момент не подключен
.
Индикатор
Цвет
Определение
Скорость
Зеленый
Порт работает на скорости
1000 Мбит/с.
Желтый
Порт работает на скорости
10/100 Мбит/с.
Горит постоянно
Соединение без обмена данными.
Мигает
Соединение с обменом данными
.
Не горит
Соединение отсутствует
.
Соединение
Зеленый
Полнодуплексный режим
.
Не горит
Полудуплексный режим
.
Индикатор
Цвет
Определение
DIAG
Зеленый
, мигает Выполняется диагностический тест.
