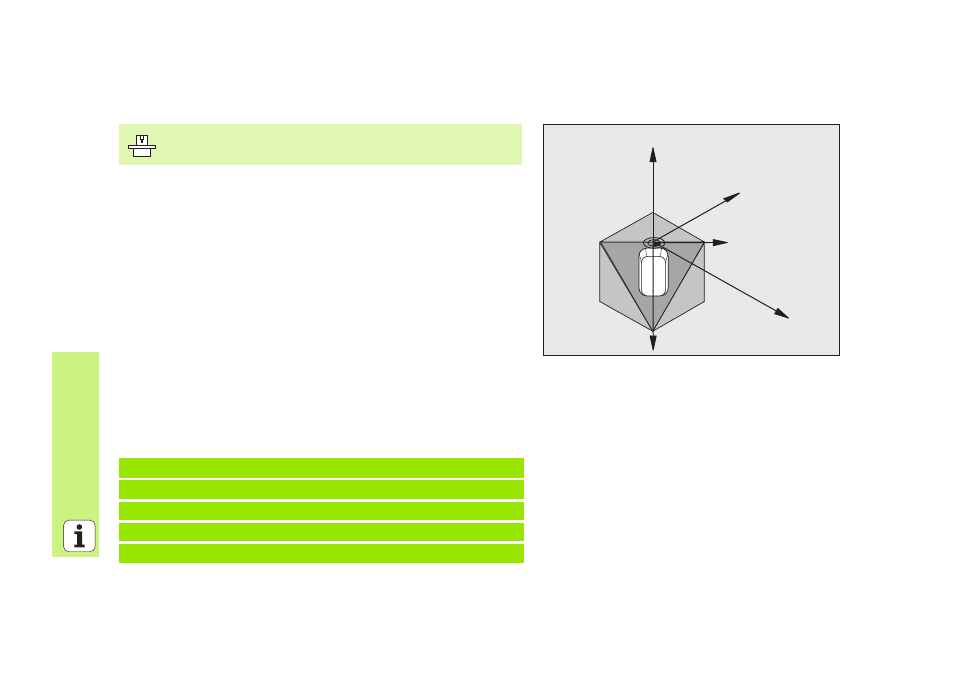

ПЛОСКОСТЬ ОБРАБОТКИ (цикл 19, опция ПО)
Цикл 19 ПЛОСКОСТЬ ОБРАБОТКИ поддерживает работу с
поворотными головками и/или поворотными столами.
Вызов инструмента
свободное перемещение инстурмента по оси инструмента
(избежание столкновения)
при необходимости оси вращения с помощью L-кадра
позиционировать под желаемым углом
CYCL DEF: цикл 19 ПЛОСКОСТЬ ОБРАБОТКИ выбрать
записать угол наклона соответственной оси или
пространственный угол
при необходимости записать подачу осей вращения ри
автоматическом позиционировании
при необходимости записать безопасное расстояние
Активирование корректировки: перемещение всех осей
программировать обработку, в условиях не наклоненной плоскости
Сброс цикла Наклон ПЛОСКОСТИ ОБРАБОТКИ: повторное
определение цикла с углом наклона 0.
Станок и УЧПУ должны быть подготовлены производителем
станков для наклона ПЛОСКОСТИ ОБРАБОТКИ.
4 TOOL CALL 1 Z S2500
5 L Z+350 R0 FMAX
6 L B+10 C+90 R0 FMAX
7 CYCL DEF 19.0 ПЛОСКОСТЬ ОБРАБОТКИ
8 CYCL DEF 19.1 B+10 C+90 F1000 ABST 50
X
Z
Y
X'
Y'
