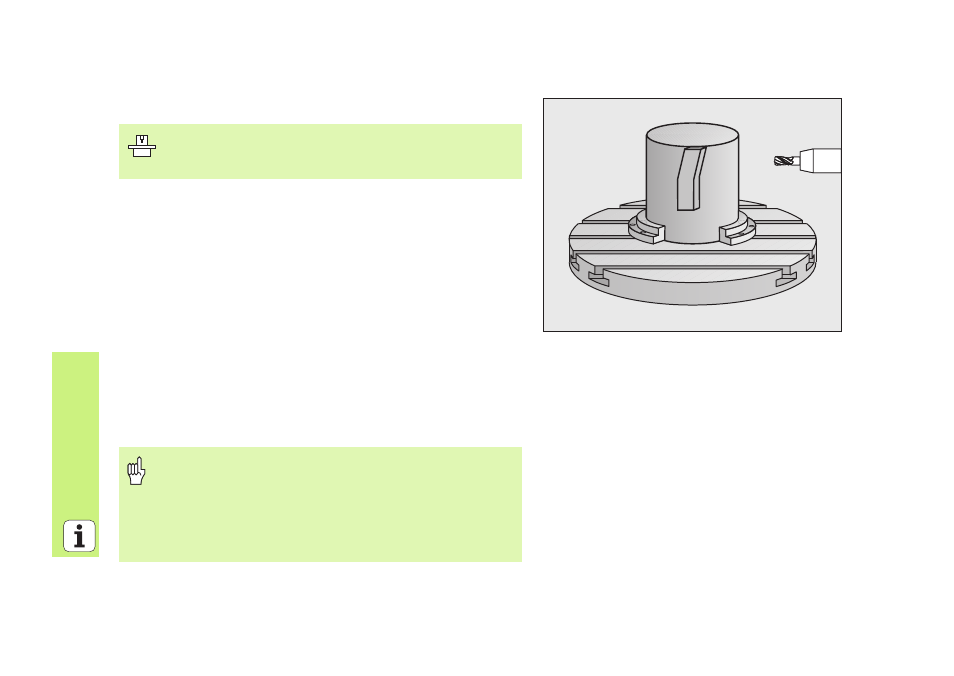

ОБОЛОЧКА ЦИЛИНДРА (цикл 39, ПО-опция 1)
С помощью цикла 39 ОБОЛОЧКА ЦИЛИНДРА КОНТУР можете
перенести дефинированный на развертке открытый контур на
боковую поверхность цилиндра.
Дефинировать контур в подпрограмме и используя цикл 14
КОНТУР определить
CYCL DEF: цикл 39 ОБРАЗУЮЩАЯ ЦИЛИНДРА КОНТУР выбрать
Глубина фрезерования: Q1
Припуск для чистовой обработки со стороны: Q3
Безопасное расстояние: Q6. расстояние между инструментом и
поверхностью детали
Глубина врезания: Q10
Подача врезания на глубину: Q11
Подача фрезерования: Q12
Радиус цилиндра: Q16. радиус цилиндра
Вид замера: Q17. градусы = 0, мм/дюймы = 1
Станок и УЧПУ должны быть подготовлены
производителем станков для цикла 39 ОБОЛОЧКА
ЦИЛИНДРА КОНТУР !
Загатовка следует зажимать центрически!
Ось инструмента должна лежать перпендикулярно к
оси поворотново стола!
Цикл 14 КОНТУР может содержать только один номер
метки!
Подпрограмма может содержать ок. 2048 отрезков
прямой!
