85

Циклы

для

фрезеро

вания

поверхно

стей

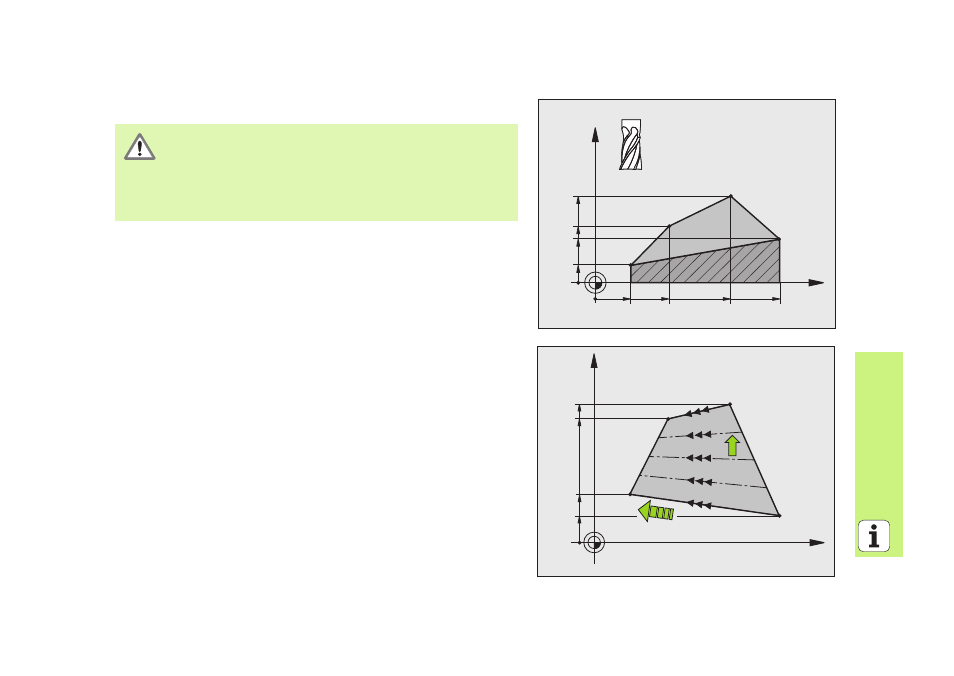

СТАНДАРТНАЯ ПОВЕРХНОСТЬ (цикл 231)

CYCL DEF: цикл 231 ПОВЕРХНОСТЬ РЕГУЛИРОВАНИЯ выбрать

Точка старта 1-ой оси: Q225

Точка старта 2-ой оси: Q226

Точка старта 3-ой оси: Q227

2. Точка 1-ой оси: Q228

2. Точка 2-ой оси: Q229

2. Точка 3-ой оси: Q230

3. Точка 1-ой оси: Q232

3. Точка 2-ой оси: Q232

3. Точка 3-ой оси: Q233

4. Точка 1-ой оси: Q234

4. Точка 2-ой оси: Q235

4. Точка 3-ой оси: Q236

Количество проходов: Q240

Подача фрезерования: Q207

УЧПУ позиционирует инструмент – исходя с актуальной

позиции – сначала на плоскости обработки и затем на

оси инструмента в точке старта (точка 1). Так

предпозиционировать инструмент, чтобы не наступило

столкновение с загатовкой или зажимными

приспособлениями!

X

Z

Q236

Q233

Q227

Q230

Q228

Q225

Q234

Q231

X

Y

Q229

Q207

N = Q240

Q226

Q232

Q235
