Образцы
точ
ек
Образцы точек
Обзор

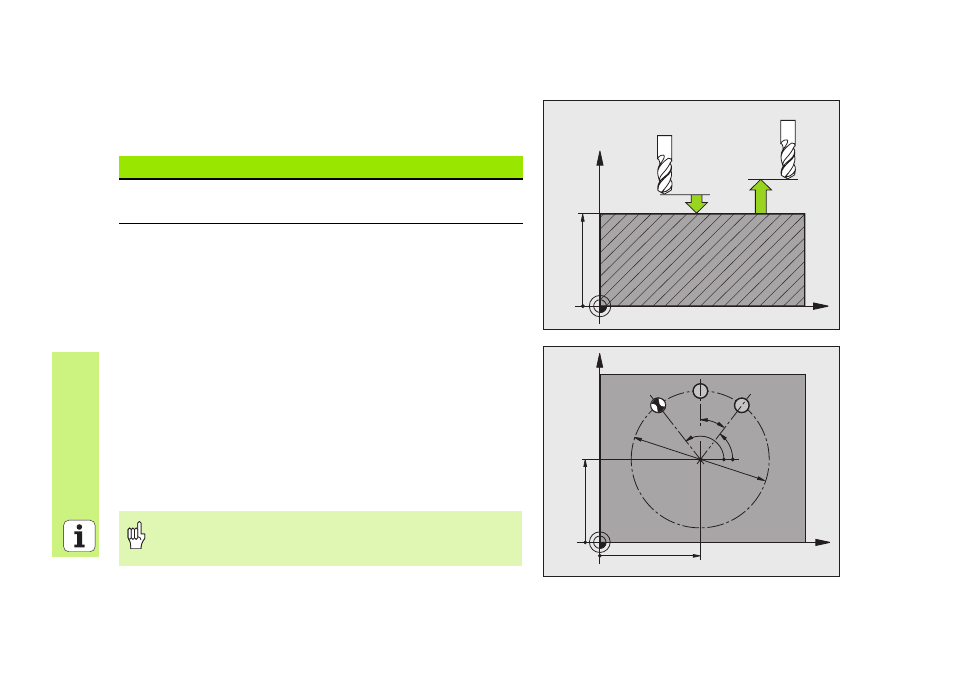

ОБРАЗЦЫ ТОЧЕК НА ОКРУЖНОСТИ (цикл 220)
CYCL DEF: цикл 220 ОБРАЗЦЫ ТОЧЕК НА ОКРУЖНОСТИ
выбрать
Центр 1-ой оси: Q216
Центр 2-ой оси: Q217
Диаметр делительной окружности: Q244
Угол старта: Q245
Конечный угол: Q246
Шаг угла: Q247
Количество рабочих ходов: Q241
Безопасное расстояние: Q200
коорд. поверхности обрабатываемой детали: Q203
2. Безопасное расстояние: Q204
Переход на безопасную высоту: Q301
Вид перемещения: Q365
Распологаемые циклы
Страница
220
ОБРАЗЦЫ ТОЧЕК НА ОКРУЖНОСТИ
221
ОБРАЗЦЫ ТОЧЕК НА ЛИНИЯХ
С помощью цикла 220 можно комбинировать следующие
циклы: 200, 201, 202, 203, 204, 205, 206, 207, 208, 209,
240, 251, 252, 253, 254, 256, 257, 262, 263, 264, 265, 267.
X
Z
Q200
Q203
Q204
X
Y
Q217
Q216
Q247
Q245
Q244 Q246
N = Q241
