Карманы
, цап
ф
ы
и
кан
авк
и

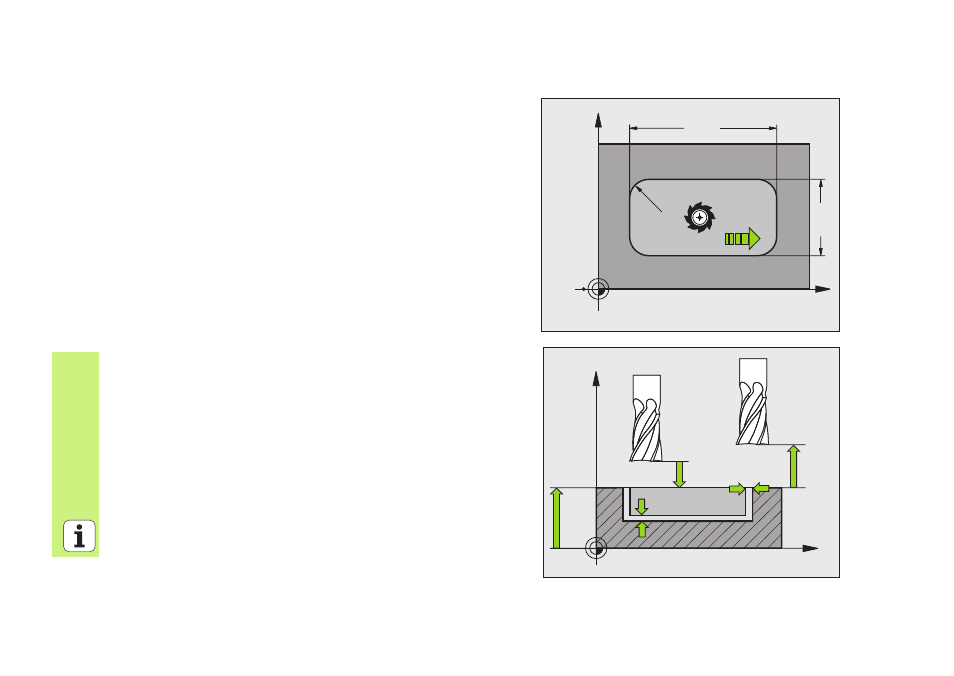

ПРЯМОУГОЛЬНЫЙ КАРМАН (цикл 251)
 CYCL DEF: цикл 251 ПРЯМОУГОЛЬНЫЙ КАРМАН выбрать
 Объем обработки (0/1/2): Q215
 1. Длина стороны: Q218
 2. Длина стороны: Q219
 Радиус закругления угла: Q220
 Припуск для чистовой обработки со стороны: Q368
 Поворот: Q224
 Положение кармана: Q367
 Подача фрезерования: Q207
 Вид фрезерования: Q351. Попутное: +1, встречное: -1
 Глубина: расстояние поверхности заготовки – дна кармана: Q201
 Глубина врезания: Q202
 Припуск для чистовой обработки дна: Q369
 Подача на глубину: Q206
 Врезание чистовой обработки: Q338
 Безопасное расстояние: Q200
 коорд. поверхности обрабатываемой детали: Q203
 2. Безопасное расстояние: Q204
 Фактор перекрытия траекторий: Q370
 Стратегия погружения: Q366. 0 = перпендикулярное врезание,
1 = врезание по винтовой линии, 2 = врезание маятниковым
движением
 Подача чистовой обработки: Q385
X
Y
Q21
9
Q218
Q207
Q220
X
Z
Q200
Q20
Q20
Q36
Q36
