ОБОЛОЧКА ЦИЛИНДРА (цикл 28, ПО-опция 1)

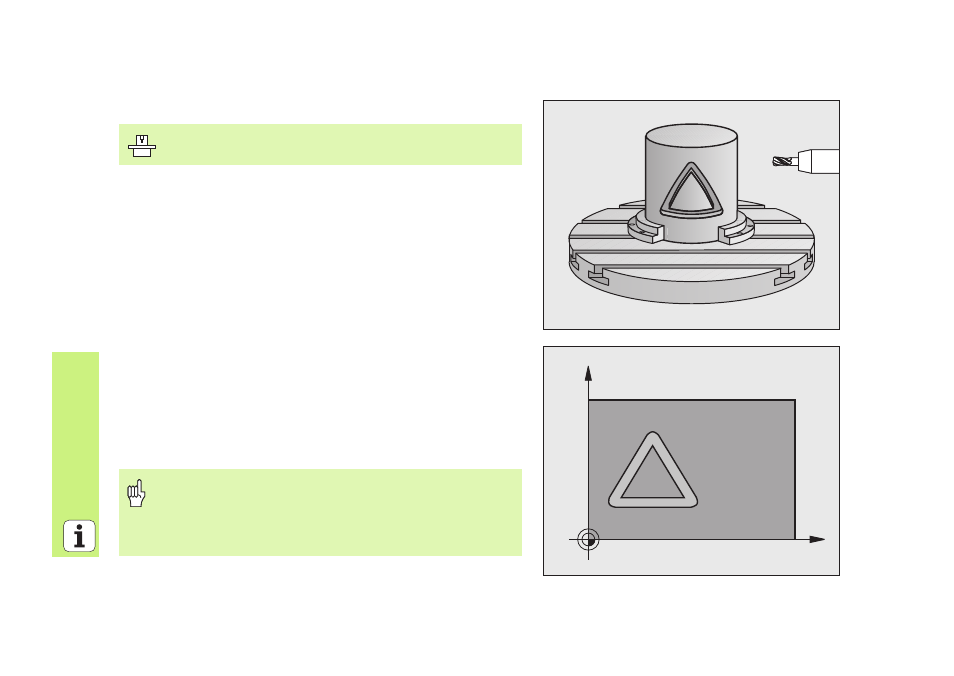

С помощью цикла 28 ОБОЛОЧКА ЦИЛИНДРА можете перенести
дефинированную на развертке канавку без искажений стенок на
боковую поверхность цилиндра.
Дефинировать контур в подпрограмме и используя цикл 14
КОНТУР определить
CYCL DEF: цикл 28 ОБРАЗУЮЩАЯ ЦИЛИНДРА выбрать
Глубина фрезерования: Q1
Припуск для чистовой обработки со стороны: Q3
Безопасное расстояние: Q6. расстояние между инструментом и
поверхностью детали
Глубина врезания: Q10
Подача врезания на глубину: Q11
Подача фрезерования: Q12
Радиус цилиндра: Q16. радиус цилиндра
Вид замера: Q17. градусы = 0, мм/дюймы = 1
Ширина паза: Q20
Допуск: Q21
Станок и УЧПУ должны быть подготовлены производителем
станков для цикла 28 ОБОЛОЧКА ЦИЛИНДРА !
Загатовка следует зажимать центрически!
Ось инструмента должна лежать перпендикулярно к оси
поворотново стола!
Цикл 14 КОНТУР может содержать только один номер метки!
Подпрограмма может содержать ок. 2048 отрезков прямой!
C
Z
