Свободное
программирование
контура
Свободное программирование
контура СК (нем.FK)

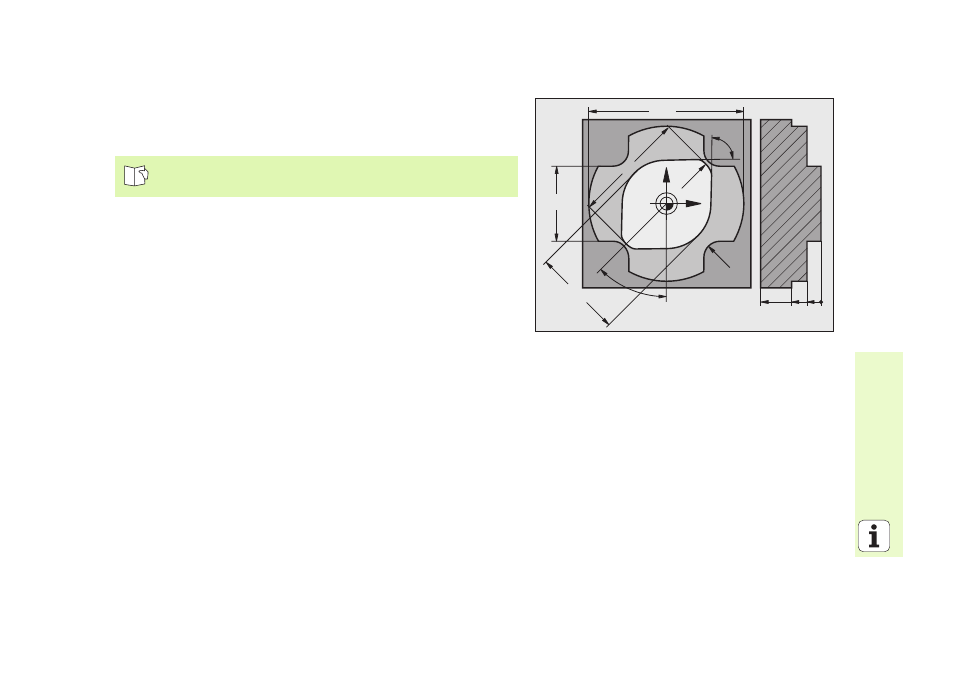

Если на чертеже отсутствуют координаты конечной точки или
чертежи содержат данные, не разрешающие записи с помощью
соответственных серых клавишей функций траектории, то
используется тогда «Свободное программированиеКонтура СК»
(нем. FK).
Вводимые данные для элемента контура:
известные координаты конечной точки
вспомогательные точки на элементе контура
вспомогательные точки вблизи элемента контура
относительное отношение к другому элементу контура
данные направления (угол) / данные положения
данные траектории контура
Правильное использование СК-программирования:
все элементы контура должны лежать на плоскости обработки
ввод всех распологаемых данных элемента контура
при смешивании стандартных кадров и кадров СК следует
одназначно определить каждый участок, программированный с
помощью СК. только тогда УЧПУ разрешает ввод стандартных
функций траектории.
Смотри «Движение по траектории – Программирование
свободного контура FK»
Y
X
0
5
10
20
88.15°
¬36
45°
¬21
18
R4
28
R2.5
