Свободное
программирование
контура

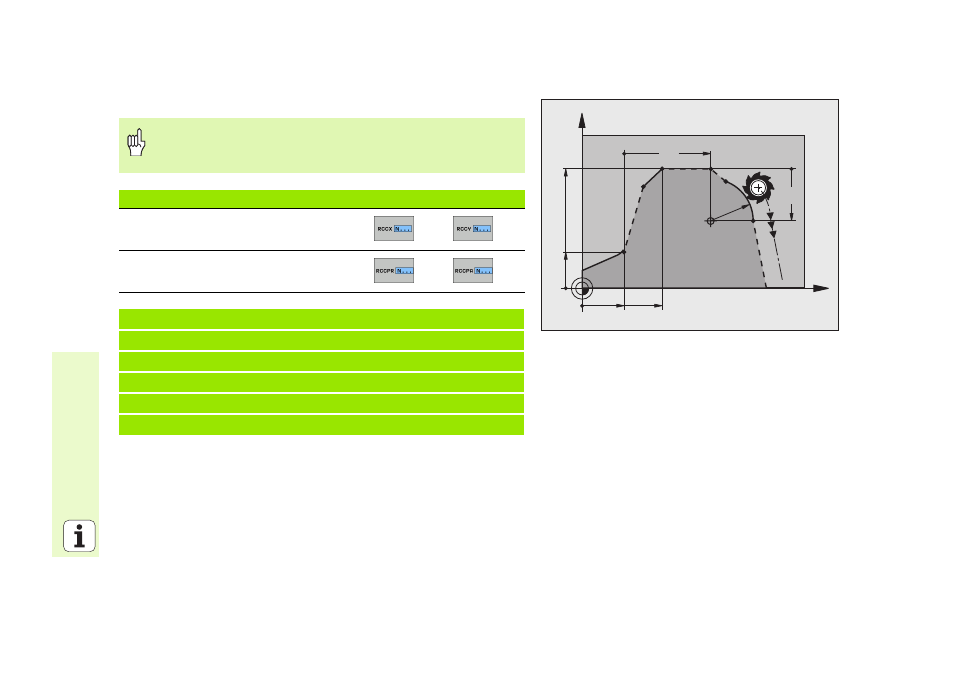

Ссылка на кадр N: центр окружности CC
Координаты с ссылкой вводить всегда в прирощениях.
Ввести дополнительно номер кадра элемента контура, к
которому создается отношение.
Известные данные
Softkeys
Прямоугольные координаты центра
окружности относительно кадра N
Полярные координаты центра
окружности относительно кадра N
12 FL X+10 Y+10 RL
13 FL ...
14 FL X+18 Y+35
15 FL ...
16 FL ...
17 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14
X
Y
18
10
35
10
R10
20
CC
15
