Фрезерование резьбы по винтовой линии (цикл 264) – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04) Pilot
Страница 60
60
Циклы
для
изгото
влени
я
отве
рстий
и
резьбы

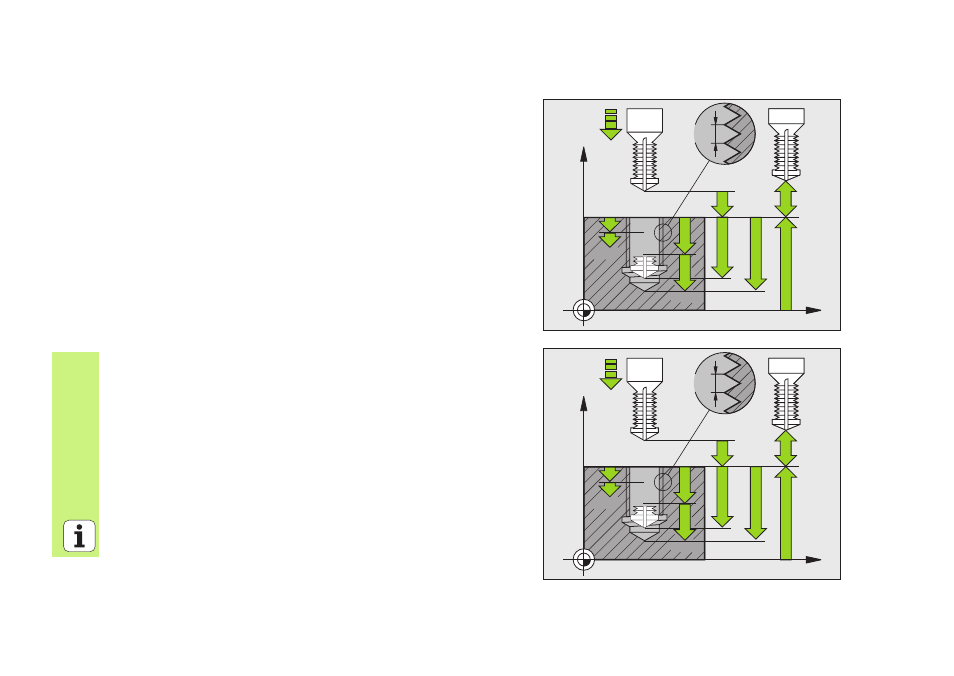

ФРЕЗЕРОВАНИЕ РЕЗЬБЫ ПО ВИНТОВОЙ ЛИНИИ
(цикл 264)
предпозиционирование в центре отверстия с R0
CYCL DEF: цикл 264 ФРЕЗЕРОВАНИЕ РЕЗЬБЫ ПО ВИНТОВОЙ
ЛИНИИ выбрать
Заданный диаметр резьбы: Q335
Шаг резьбы: Q239
знак числа определяет правую или левую резьбу:
правая резьба: +
левая резьба: -
Глубина резьбы: расстояние между поверхностью заготовки и
концом резьбы: Q201
Глубина сверления: расстояние поверхности заготовки – дна
отверстия: Q356
Подача предпозиционирования: Q253
Вид фрезерования: Q351
попутное: +1
встречное: -1
Глубина врезания: Q202
Опережение вверху: Q258
Глубина сверления до ломания стружки: Q257
Отвод при ломании стружки: Q256
Выдержка времени внизу: Q211
Глубина зенкерования торцевая сторона: Q358
Смещение зенкерования торцовая сторона: Q359
Безопасное расстояние: Q200
коорд. поверхности обрабатываемой детали: Q203
2. Безопасное расстояние: Q204
Подача врезания на глубину: Q206
Подача фрезерования: Q207
X
Z
Q203
Q239
Q201
Q204
Q200
Q253
Q202
Q257
Q356
X
Z
Q203
Q239
Q201
Q204
Q200
Q253
Q202
Q257
Q356
