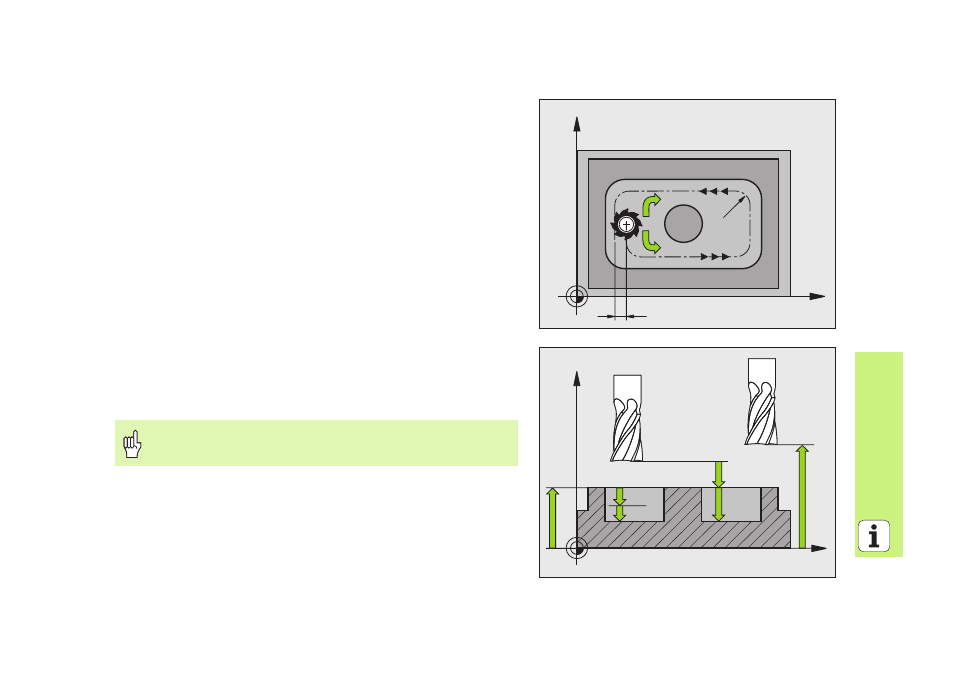

ДАННЫЕ КОНТУРА (цикл 20)
В цикле 20 ДАННЫЕ КОНТУРА определяются все данные
обработки для циклов 21 до 24.
CYCL DEF: цикл 20 ДАННЫЕ КОНТУРА выбрать
Глубина фрезерования: расстояние поверхности заготовки – дна
кармана: Q1
Фактор перекрытия траекторий: Q2
Припуск для чистовой обработки со стороны: Q3
припуск для чистовой обработки дна Q4
коорд. Поверхность обрабатываемой детали: координата
поверхности детали относительно актуальной нулевой точки: Q5
Безопасное расстояние: расстояние инструмент – поверхность
заготовки: Q6
Безопасная высота: высота, на которой не может произойти
столкновение с заготовкой: Q7
Внутренний радиус закругления: радиус закругления траектории
центра инструмента на внутренних углах: Q8
Направление вращения: Q9: по часовой стрелке Q9 = -1, против
часовой стрелки Q9 = +1
Цикл 20 ДАННЫЕ КОНТУРА действует с его дефиниции!
X
Y
k
Q9=+1
Q8
Q9=1
X
Z
Q6
Q7
Q1
Q10
Q5
