112

Фун

кц

и

я

PLANE (

опция

П

О

1)

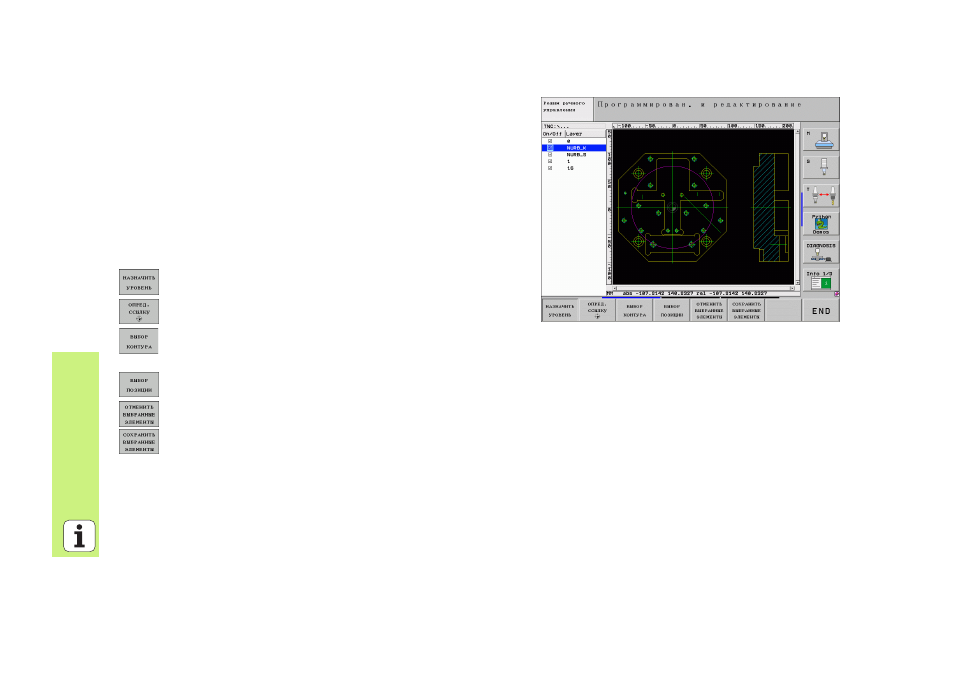

Переработка данных DXF
(опция программного обеспечения)

Созданные в системе CАПР файлы DXF можете открыть прямо в

УЧПУ, дя извлечения контуров или позиций обработки а также

сохранения этих в качестве программ с диалогом открытым текстом

или в качестве файлов пунктов.

Получаемые путем селекции контура программы с диалогом

открытым текстом отрабатываются также на управлениях УЧПУ

старших моделей, так как программы с диалогом открытым текстом

содержат только L- и CC-/CP-кадры.

высвечивать и маскировать слои DXF, только для

индикации особо важных данных чертежа

смещение нулевой точки чертежа файла DXF на

целеобразную позицию на загатовке

активировать режим выбора контура. Разделение,

сокращение или удлинение контура является

возможным

активировать режим выбора позиций обработки.

Позиции загружать нажатием клавиши мыши

сброс раньше избранных контуров или позиций

сохранение в памяти избранных контуров или позиций в

отдельном файле
