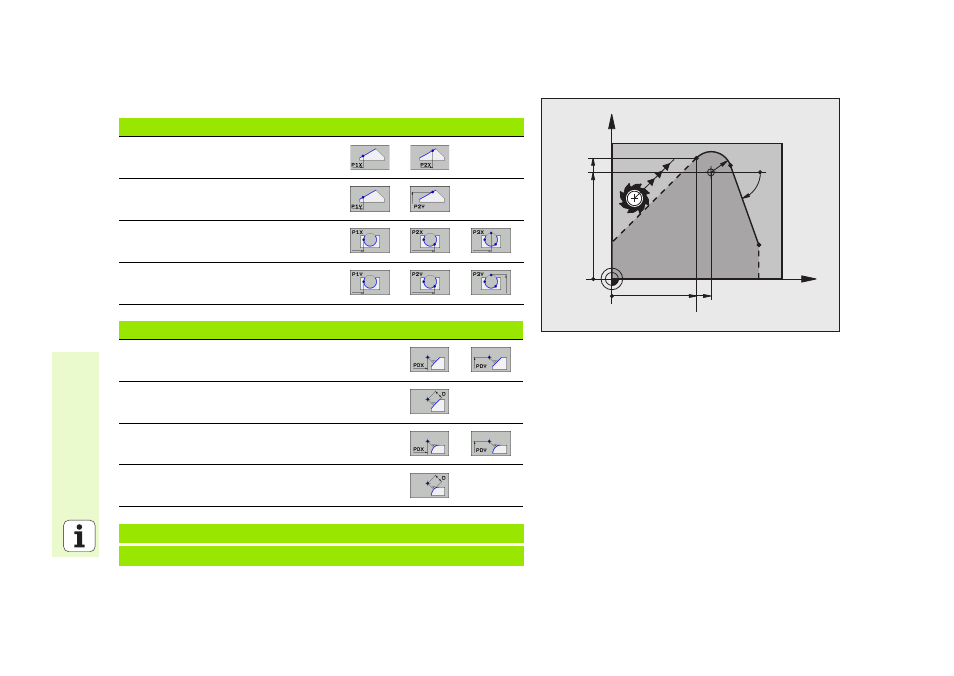

36

Свободное

программирование

контура

Вспомогательные точки на контуре или рядом

Известные данные

Softkeys

X-координата вспомогательной

точки P1 или P2 прямой

Y-координата вспомогательной

точки P1 или P2 прямой

X-координата вспомогательной точки

P1, P2 или P3 круговой траектории

Y-координата вспомогательной точки

P1, P2 или P3 круговой траектории

Известные данные

Softkeys

X- и Y- координата вспомогательной точки

рядом с прямой

Расстояние вспомогательной точки от прямой

X- и Y- координата вспомогательной точки

рядом с круговой траекторией

Расстояние вспомогательной точки от

круговой траектории

13 FC DR- R10 P1X+42.929 P1Y+60.071
14 FLT AH-70 PDX+50 PDY+53 D10

X

Y

53

60.071

50

42.929

R10

70°
