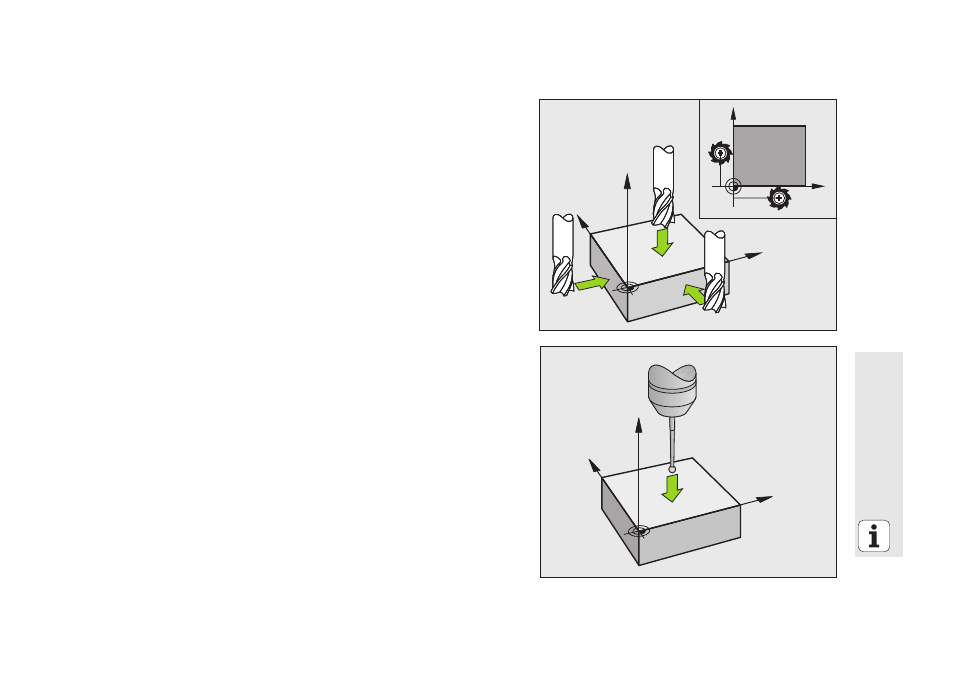

Установление опорной точки без
3D-импульсной системы
При устанавливании опорной точки индикация УЧПУ переходит на
координаты известного положения обрабатываемой детали:
Заменить нулевой инструмент с известным радиусом
Выбор режима работы Ручное управление или Эл. маховичок
соприкосновение базовой поверхностью по оси инстурмента и
ввод длины инструмента
соприкосновение базовых поверхностей на плоскости обработки и
ввод позиции центра инструмента
Наладка и измерение с помощью зонда 3D
Наладка станка осуществляется особенно быстро, точно и простым
способом при использовании зонда 3D фирмы HEIDENHAIN.
Кроме функций ощупывания для оснастки станка в режимах работы
ручную и Эл. маховичок в распоряжении находится также большое
количество измерительных циклов для режимов работы прогона
программы (смотри пособие Циклы измерительного зонда):
измерительные циклы для обнаружения и коррекции наклонного
положения детали
измерительные циклы для автоматического устанавливания
базовой точки
измерительные циклы для автоматического замера детали со
сравением допуска и автоматической коррекцией инструмента
