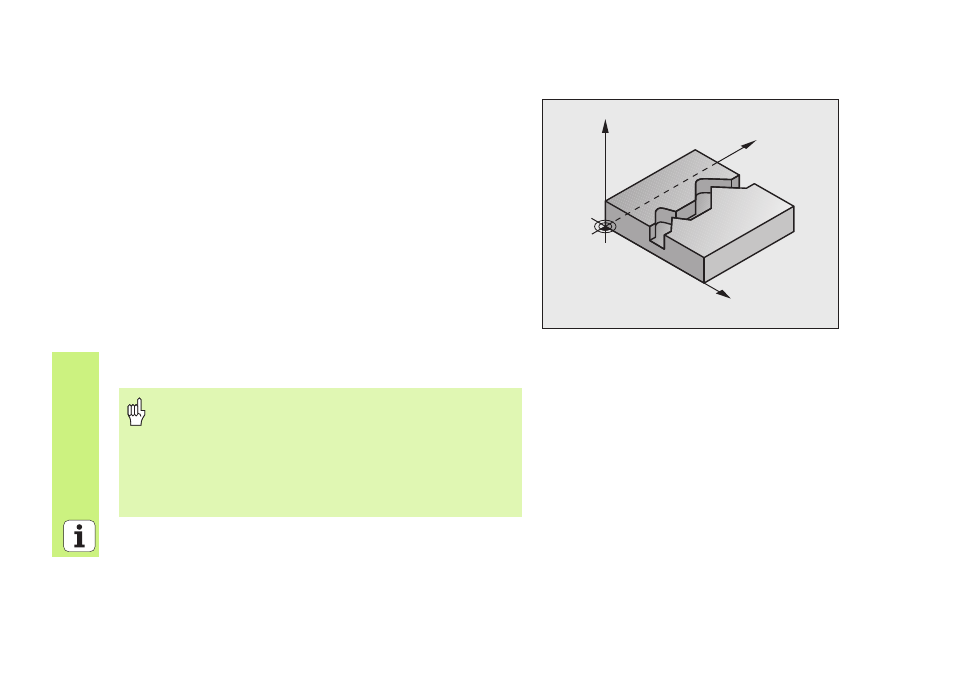

ВЫДЕЛЕНИЕ КОНТУРА (цикл 25)
С помощью этого цикла определяются данные для обработки
открытово контура, дефинированные в подпрограмме контура.
CYCL DEF: цикл 25 ВЫДЕЛЕНИЕ КОНТУРА выбрать
Глубина фрезерования: Q1
Припуск для чистовой обработки со стороны: Q3. Припуск на
чистовую обработку на плоскости обработки
коорд. поверхности обрабатываемой детали: Q5. Координата
поверхности загатовки
Безопасная высота: Q7: высота, на которой инструмент не
столкивается с заготовкой
Глубина врезания: Q10
Подача врезания на глубину: Q11
Подача фрезерования: Q12
Вид фрезерования: Q15. попутное фрезерование: Q15 = +1,
встречное фрезерование: Q15 = -1, маятниковое движение,
несколькими врезаниями: Q15 = 0
Цикл 14 КОНТУР может содержать только один номер
метки!
Подпрограмма может содержать ок. 2048 отрезков
прямой!
После вызова цикла не программировать составных
размеров, опасность столкновения.
После вызова цикла подвести на дефинированную
абсолютную позицию.
Y
X
Z
