Дефиниция проекционного угла (PLANE PROJECTED)
СПЕЦИАЛЬНЫЕ ФУНКЦИИ УЧПУ набрать
НАКЛОН ПЛОСКОСТИ ОБРАБОТКИ, PLANE PROJECTED
набрать
Угол проекции 1. плоскости координат?: проецированный
угол наклоненной плоскости обработки на 1. плоскость

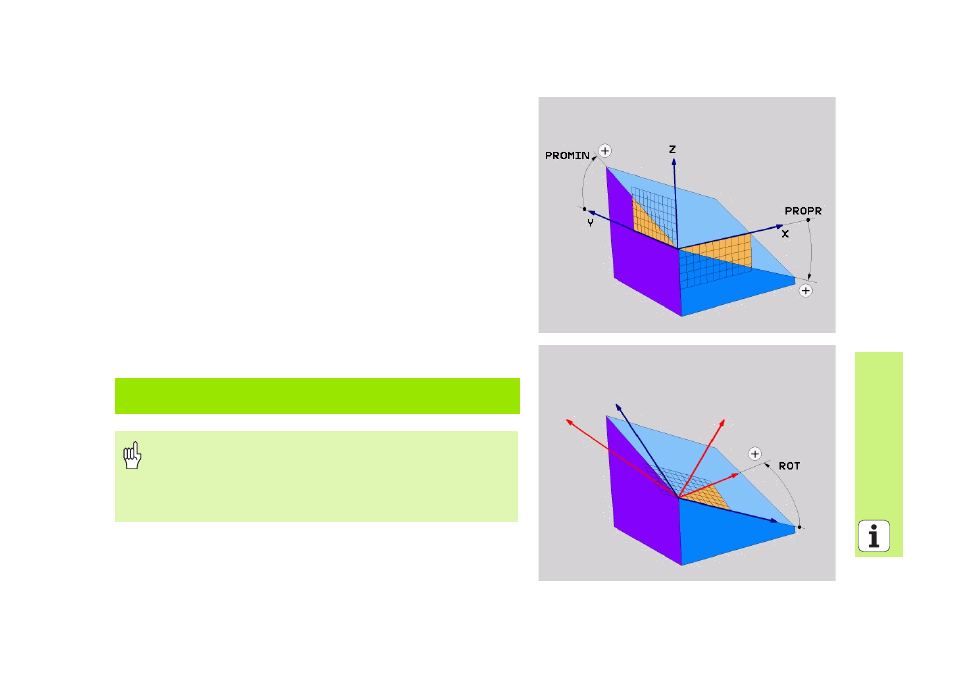

координат жесткой системы координат (смотри картина справа
вверху)
Угол проекции 2. плоскости координат?: проецированный
угол на 2. плоскость координат жесткой системы координат
(смотри картина справа вверху)
ROT-угол наклоненной плоскости?: Поворот наклоненной
системы координат вокруг наклоненной оси инструментов
(соответствует по смыслу вращению с помощью цикла 10
ПОВОРОТ, смотри картина справа внизу)
Дальше с помощью свойств позиционирования (смотри
„Автоматическое поворочивание (MOVE/STAY/TURN)” на
5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 MO
VE ABST10 F500
Обратите внимание перед программированием
Проекционные углы можете использовать только тогда,
если надо обрабатывать прямоугольный
параллелепипед. В другом случае возникают искажения
на обрабатываемой детали.
