Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04) Pilot
Страница 55
55
Циклы
для
изгото
влени
я
отве
рстий
и
резьбы

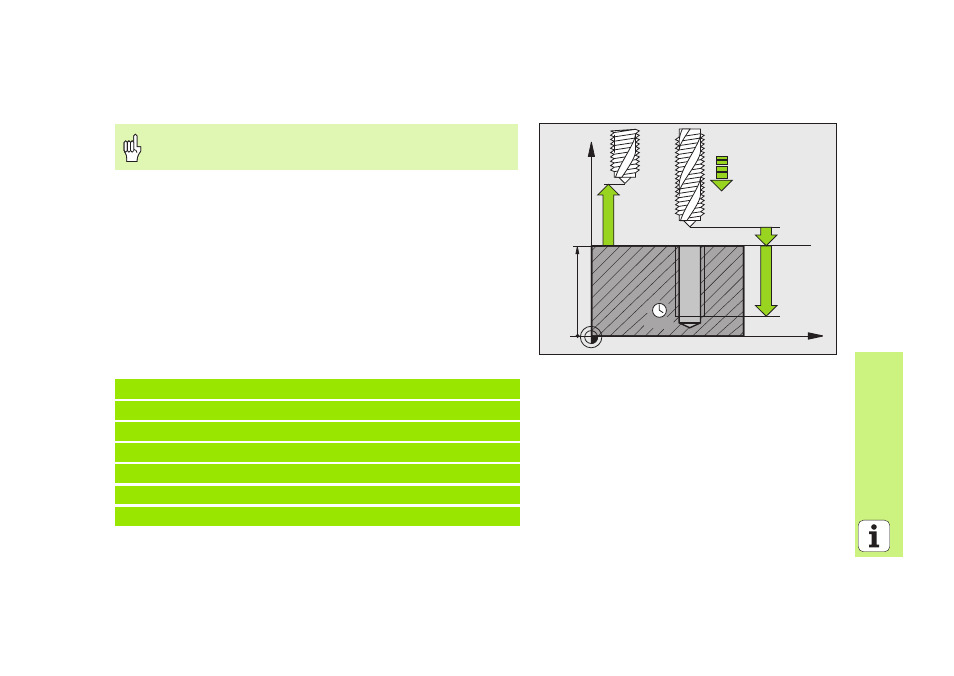

НАРЕЗАНИЕ ВНУТРЕННЕЙ РЕЗЬБЫ НОВОЕ (цикл 206) с уравнивающим патроном
смонтировать патрон выравнивания длины
CYCL DEF: цикл 206 НАРЕЗАНИЕ ВНУТРОННЕЙ РЕЗЬБЫ
НОВОЕ выбрать
Безопасное расстояние: Q200
Глубина сверления: длина резьбы = расстояние между
поверхностью заготовки и концом резьбы: Q201
Подача F = скорость вращения шпинделя S x шаг резьбы P:
Q206
Ввести выдержку времени внизу (значение между 0 и 0,5
секунды): Q211
коорд. поверхности обрабатываемой детали: Q203
2. Безопасное расстояние: Q204
Для правой резьбы активировать шпиндель с M3, для
левой резьбы с M4!
25 CYCL DEF 206 НАРЕЗАНИЕ ВНУТРЕННОЙ РЕЗЬБЫ НОВОЕ
Q200=2
;БЕЗОПАСНОЕ РАССТОџНИЕ
Q201=-20
;ГЛУБИНА
Q206=150
;ПОДАчА ВРЕЗАНИџ
Q211=0.25
;ВЫДЕРЖКА ВРЕМЕНИ ВНИЗУ
Q203=+25
;КООРД. ПОВЕРХ.
Q204=50
;2-ОЕ БЕЗОПАСНОЕ РАССТОџНИЕ
Z
X
Q203
Q200
Q201
Q211
Q206
Q204
