49

Циклы

для

изгото

влени

я

отве

рстий

и

резьбы

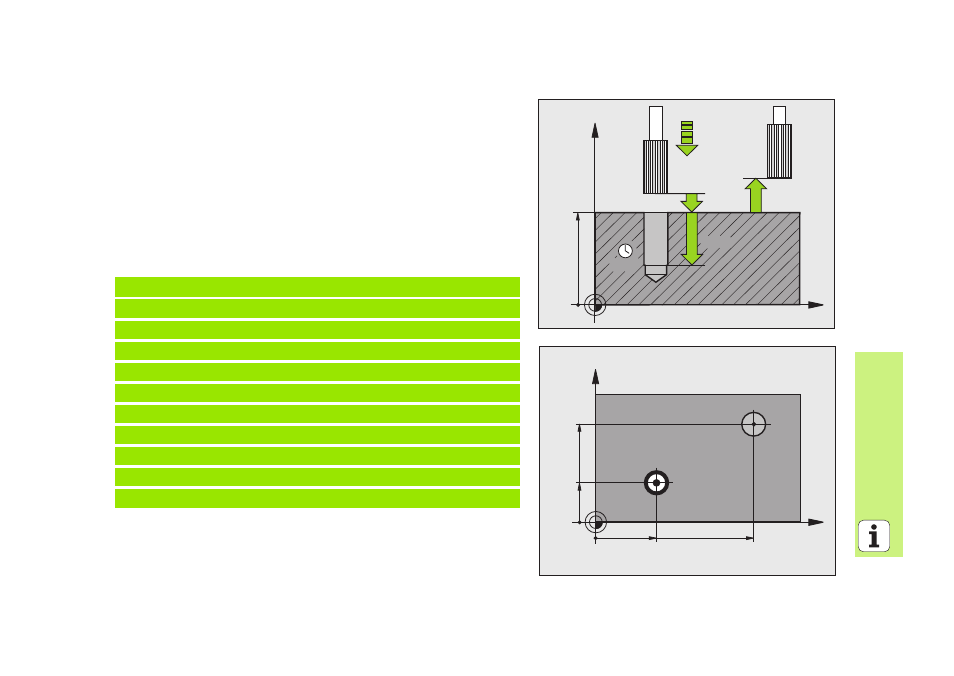

РАЗВЁРТЫВАНИЕ (цикл 201)

CYCL DEF: цикл 201 РАЗВЕРТЫВАНИЕ выбрать

Безопасное расстояние: Q200

Глубина: расстояние поверхности заготовки – дна отверстия:

Q201

Подача на глубину: Q206

Выдержка времени внизу: Q211

Подача отвода: Q208

коорд. поверхности обрабатываемой детали: Q203

2-ое безопасное расстояние: Q204

10 L Z+100 R0 FMAX
11 CYCL DEF 201 РАЗВЕРТЫВАНИЕ

Q200=2

;БЕЗОПАСНОЕ РАССТОџНИЕ

Q201=-15

;ГЛУБИНА

Q206=100

;ПОДАчА ВРЕЗАНИџ

Q211=0.5

;ВЫДЕРЖКА ВРЕМЕНИ ВНИЗУ

Q208=250

;ПОДАчА ВОЗВРАТА

Q203=+20

;КООРД. ПОВЕРХ.

Q204=100

;2-ОЕ БЕЗОПАСНОЕ РАССТОџНИЕ

12 CYCL CALL POS X+30 Y+20 M3
13 CYCL CALL POS X+80 Y+50

X

Z

Q200

Q201

Q206

Q211

Q203

Q204

30

X

Y

20

80

50
