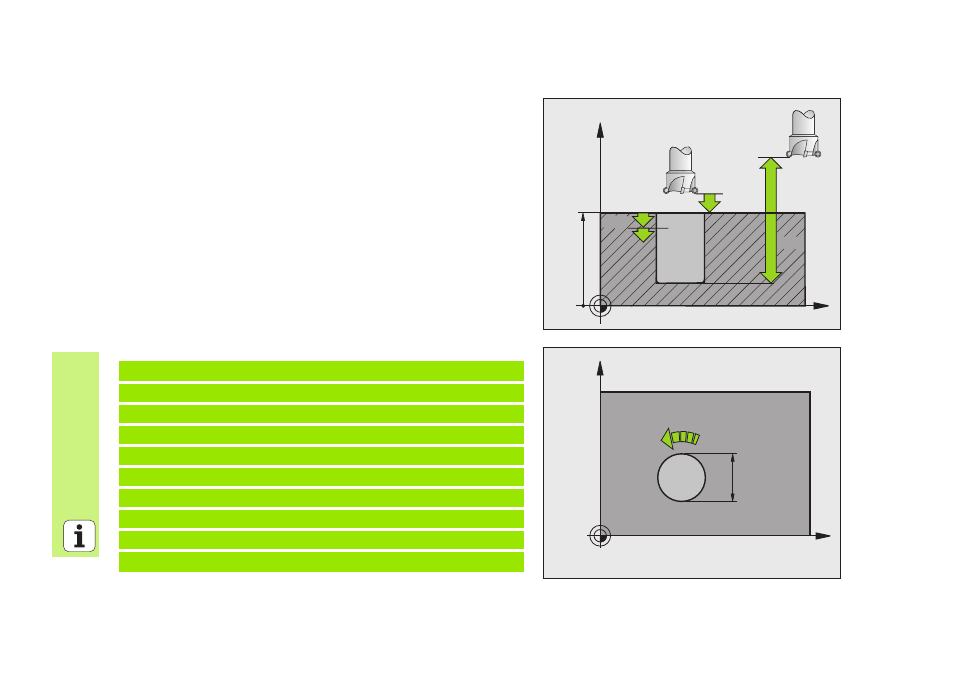

ФРЕЗЕРОВАНИЕ ПО ВИНТОВОЙ ЛИНИИ (цикл 208)
предпозиционирование в центре отверстия с R0
CYCL DEF: цикл 208 ФРЕЗЕРОВАНИЕ ПО ВИНТОВОЙ ЛИНИИ
выбрать
Безопасное расстояние: Q200
Глубина: расстояние поверхности заготовки – дна отверстия: Q201
Подача на глубину: Q206
Врезание на один проход по винтовой линии: Q334
коорд. поверхности обрабатываемой детали: Q203
2. Безопасное расстояние: Q204
Заданный диаметр отверстия: Q335
Предсверленный диаметр: Q342
Вид фрезерования: Q351
попутное: +1
встречное: -1
12 CYCL DEF 208 ФРЕЗЕРОВАНИЕ ПО ВИНТОВОЙ ЛИНИИ
Q200=2
;БЕЗОПАСНОЕ РАССТОџНИЕ
Q201=-80
;ГЛУБИНА
Q206=150
;ПОДАчА ВРЕЗАНИџ
Q334=1.5
;ГЛУБИНА ВРЕЗАНИџ
Q203=+100
;КООРД. ПОВЕРХ.
Q204=50
;2-ОЕ БЕЗОПАСНОЕ РАССТОџНИЕ
Q335=25
;ЗАДАННЫЙ ДИАМЕТР
Q342=0
;ПРЕДСВЕРЛ.ДИАМЕТР
Q351=0
;ВИД ФРЕЗЕРОВАНИџ
X
Z
Q200
Q201
Q203
Q204
Q334
X
Y
Q206
Q335
