PLANE (

опция

П

О

1)

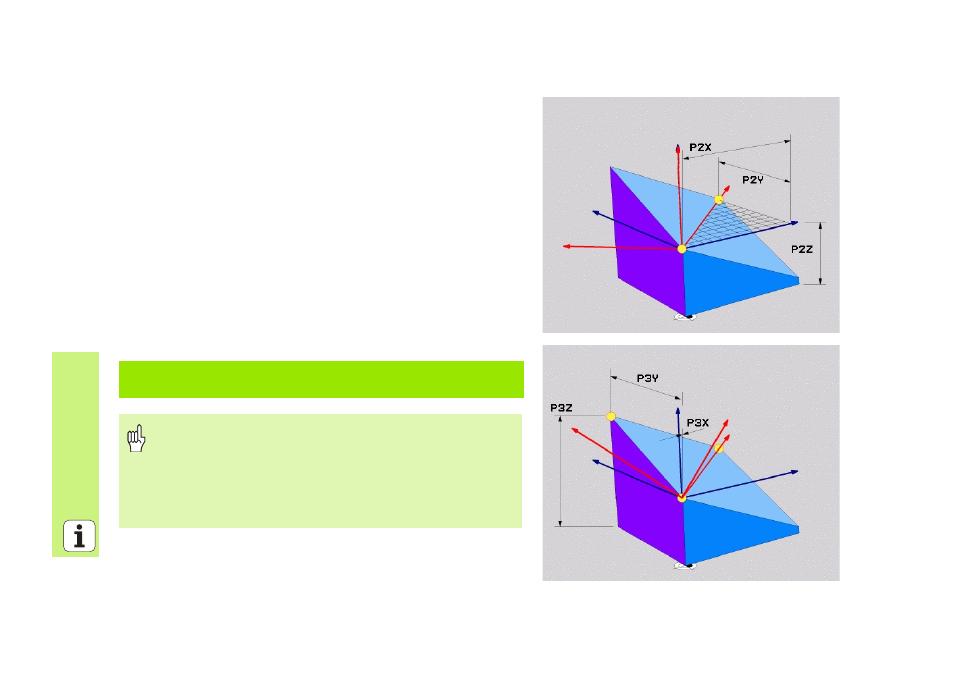

Дефиниция точек (PLANE POINTS)

СПЕЦИАЛЬНЫЕ ФУНКЦИИ УЧПУ набрать

НАКЛОН ПЛОСКОСТИ ОБРАБОТКИ, PLANE POINTS набрать

X-координата 1-ой точки плоскости?: X-координата P1X

Y-координата 1-ой точки плоскости?: Y-координата P1Y

Z-координата 1-ой точки плоскости?: Z-координата P1Z

X-координата 2-ой точки плоскости?: X-координата P2X

Y-координата 2-ой точки плоскости?: Y-координата P2Y

Z-координата 2-ой точки плоскости?: Z-координата P2Z

X-координата 3-ой точки плоскости?: X-координата P3X

Y-координата 3-ой точки плоскости?: Y-координата P3Y

Z-координата 3-ой точки плоскости?: Z-координата P3Z

Дальше с помощью свойств позиционирования (смотри

„Автоматическое поворочивание (MOVE/STAY/TURN)” на

странице 108)

5 POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 MOVE ABST10 F500

Обратите внимание перед программированием

Соединение от точки 1 до точки 2 определяет

направление наклоненной главной оси ((X при оси

инструментов Z).

Эти три точки определяют наклон плоскости. Положение

активной нулевой точки не изменяется УЧПУ.
