Циклы
для
пе
ресчёта
координат

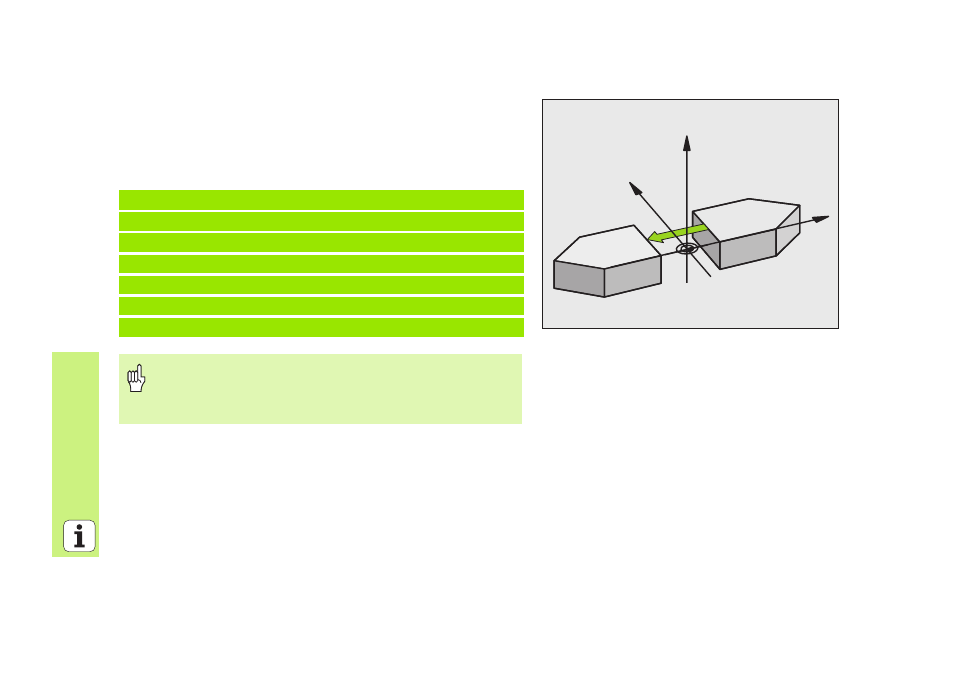

ЗЕРКАЛЬНОЕ ОТРАЖЕНИЕ (цикл 8)
CYCL DEF: цикл 8 ЗЕРКАЛЬНОЕ ОТРАЖЕНИЕ выбрать
Ввести отражаемую ось: X или Y либо X и Y
Сброс ЗЕРКАЛЬНОГО ОТРАЖЕНИЯ: повторная дефиниция цикла с
вводом NO ENT.
15 CALL LBL1
16 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА
17 CYCL DEF 7.1 X+60
18 CYCL DEF 7.2 Y+40
19 CYCL DEF 8.0 ЗЕРКАЛЬНОЕ ОТРАЖЕНИЕ
20 CYCL DEF 8.1 Y
21 CALL LBL1
Ось инструмента не подвергается зеркальному
отображению!
Цикл отображает всегда подлинный контур (здесь в
примере сохраняемый в подпрограмме LBL 1)!
Y
X
Z
