Фрезерование зенкрезьбы (цикл 263) – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04) Pilot
Страница 59
59
Циклы
для
изгото
влени
я
отве
рстий
и
резьбы

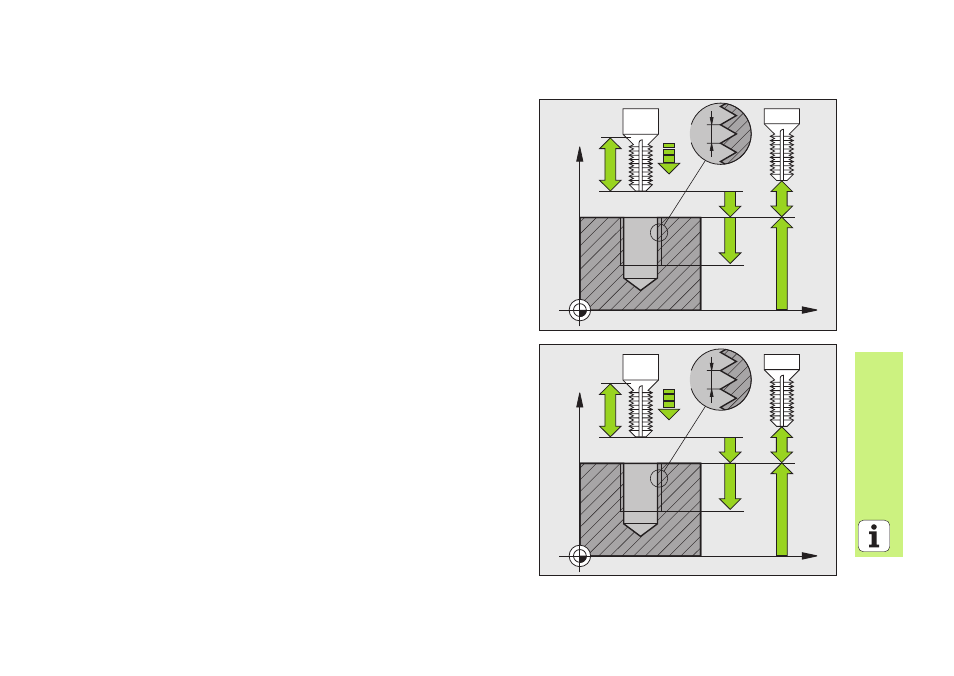

ФРЕЗЕРОВАНИЕ ЗЕНКРЕЗЬБЫ (цикл 263)
предпозиционирование в центре отверстия с R0
CYCL DEF: цикл 263 ФРЕЗЕРОВАНИЕ ЗЕНКРЕЗЬБЫ выбрать
Заданный диаметр резьбы: Q335
Шаг резьбы: Q239
знак числа определяет правую или левую резьбу:
правая резьба: +
левая резьба: -
Глубина резьбы: расстояние между поверхностью заготовки и
концом резьбы: Q201
Глубина зенкерования: расстояние поверхности заготовки – дна
отверстия: Q356
Подача предпозиционирования: Q253
Вид фрезерования: Q351
попутное: +1
встречное: -1
Безопасное расстояние: Q200
Безопасное расстояние со стороны: Q357
Глубина зенкерования торцевая сторона: Q358
Смещение зенкерования торцовая сторона: Q359
коорд. поверхности обрабатываемой детали: Q203
2. Безопасное расстояние: Q204
Подача зенкерования: Q254
Подача фрезерования: Q207
X
Z
Q203
Q239
Q201
Q204
Q200
Q253
Q356
X
Z
Q203
Q239
Q201
Q204
Q200
Q253
Q356
