24
Фун
кц
и
и
траектории

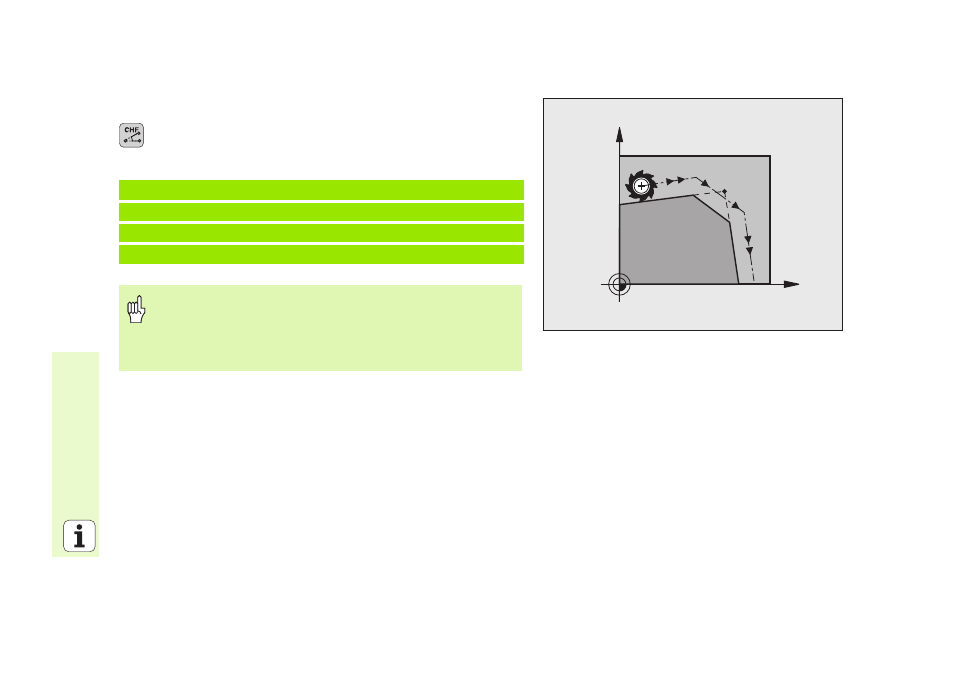

Снятие фаски CHF между двумя прямыми
 длина отрезка фаски
 Подача F
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
„ Контур нельзя начинать с CHF-кадра!
„ Коррекция радиуса перед и после CHF-кадра должна
быть идентичной!
„ Фаска должна отрабатываться с помощью актуально
вызванного инструмента!
X
Y
