Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04) Pilot
Страница 89
89
Циклы
для
пе
ресчёта
координат

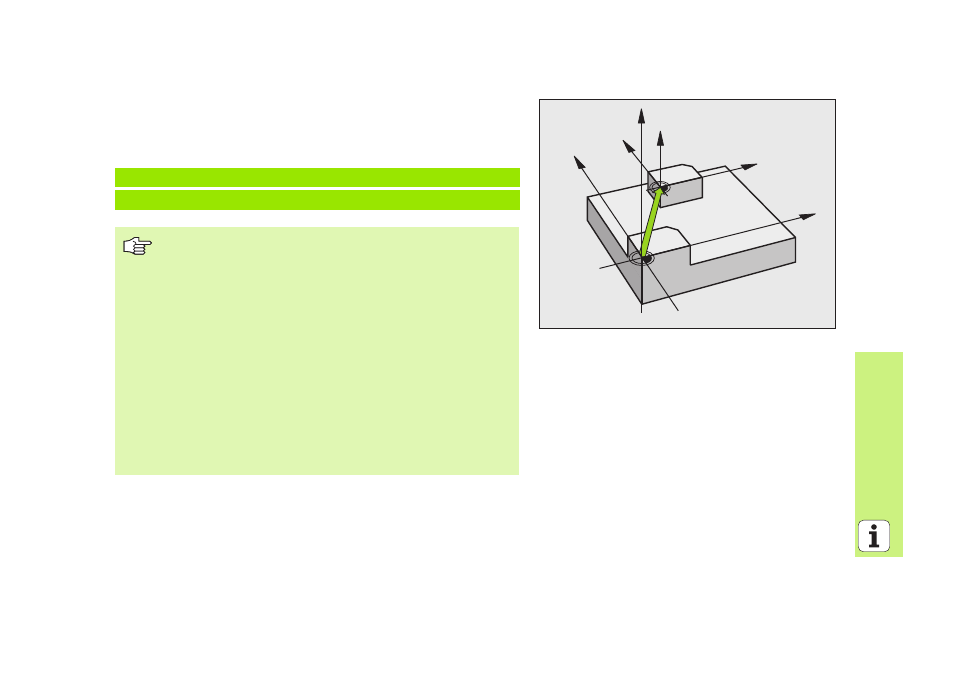

УСТАНОВЛЕНИЕ ОПОРНОЙ ТОЧКИ (цикл 247)
CYCL DEF: цикл 247 НАЗНАЧЕНИЕ ОПОРНОЙ ТОЧКИ выбрать
Номер для опорной точки: Q339. номер новой опорной точки
записать из таблицы предустановки (рreset)
13 CYCL DEF 247 НАЗНАчЕНИЕ ОПОРНОЙ ТОчКИ
Q339=4
;НОМЕР ОПОРНОЙ ТОчКИ
При активировании опорной точки из таблицы Preset,
УЧПУ сбросывает все активные пересчеты координат,
активированные с помощью слеующих циклов:
Цикл 7, смещение нулевой точки
Цикл 8, зеркальное отражение
Цикл 10, поворот
Цикл 11, размерный коэфицент
Цикл 26, размерный коэфицент специфический для оси
Пересчет координат из цикла 19, Наклон плоскости
обработки остается активным.
Если оператор активирует номер предустановки 0
(строка 0), тогда активируете опорную точку,
установленную в ручном режиме работы мануально.
В режиме работы PGM-тест цикл 247 не действует.
Z
Z
X
X
Y
Y
