10
Осн
о
вы

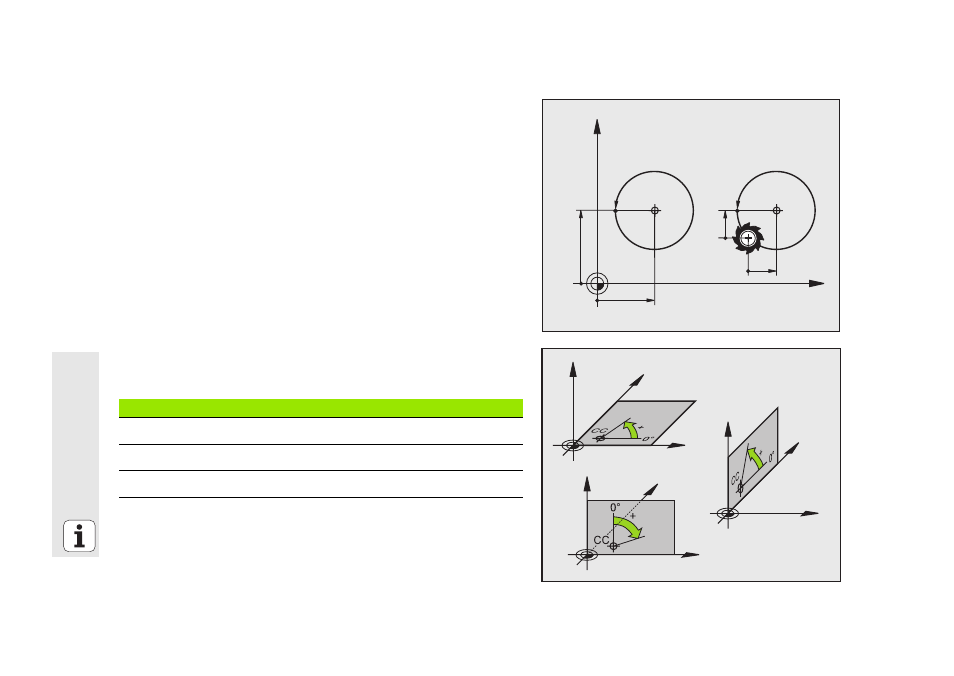

Центр окружности и полюс: СС
Центр окружности CC следует ввести, чтобы программировать
круговые движения с помощью контурной функции C (смотри
страница 26). CC используется кроме того в качестве полюса для
размерных данных в полярных координатах.
CC дефинируется в прямоугольных координатах.
Определенный с абсолютными координатами центр окружности или
полюс CC относится всегда к активной в данный момент нулевой
точке.
Определенный с инкрементными координатами центр окружности
или полюс CC относится всегда к последней программированной
позиции инструмента.
Базовая ось угла
Угол как и угол в полярных координатах PA а также угол поворота
ROT – относятся к базовой оси.
X
Y
CC
CCX
CCY
CC
ICCX
ICCY
X
Z Y
X
Z
Y
X
Z
Y
Рабочая плоскость Базовая ось и 0°-направление
X/Y +X
Y/Z +Y
Z/X +Z
