Карманы
, цап
ф
ы
и
кан
авк
и

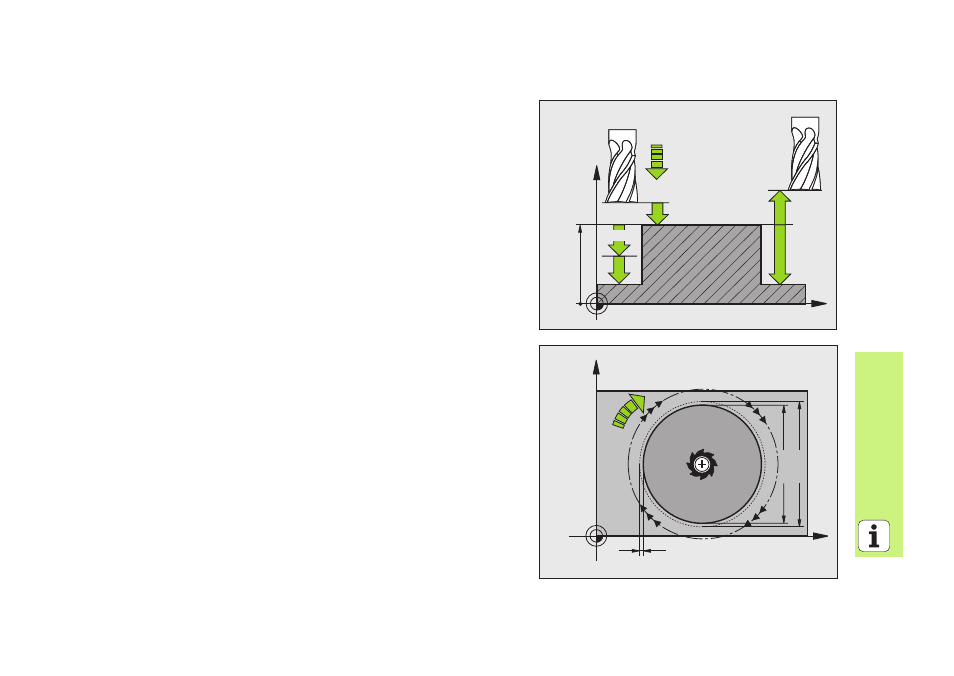

КРУГЛАЯ СТОЙКА (цикл 257)
CYCL DEF: цикл 257 КРУГЛАЯ СТОЙКА выбрать
Диаметр готовой детали: Q223
Диаметр заготовки: Q222
Припуск для чистовой обработки со стороны: Q368
Подача фрезерования: Q207
Вид фрезерования: Q351. Попутное: +1, встречное: -1
Глубина: расстояние поверхности заготовки – основание стойки:
Q201
Глубина врезания: Q202
Подача на глубину: Q206
Безопасное расстояние: Q200
коорд. поверхности обрабатываемой детали: Q203
2. Безопасное расстояние: Q204
Фактор перекрытия траекторий: Q370
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q223
Q207
Q222
Q368
