26
Фун
кц
и
и
траектории

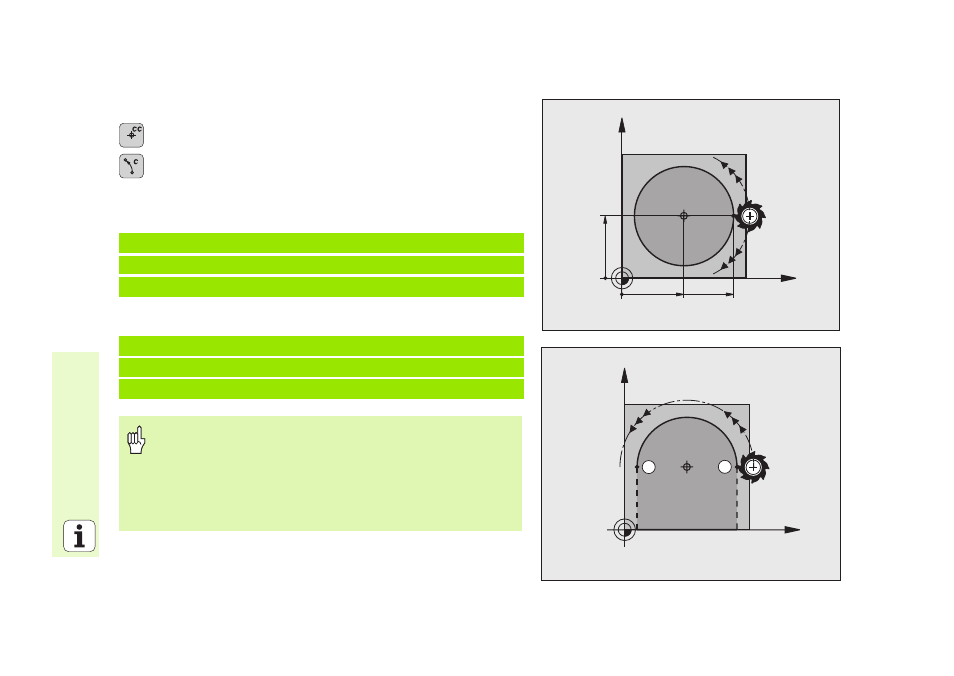

Круговая траектория вокруг центра окружности CC
координаты центра окружности CC
координаты конечной точки дуги окружности
направление вращения DR
С помощью C и CP можете программировать круг в кадре.
С помощью прямоугольных координат
С помощью полярных координат
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
Определить полюс CC , перед программированием
полярных координат!
Программировать полюс CC только в прямоуголных
координатах!
Полюс CC действует так долго, пока не будет
определен новый полюс CC !
Конечная точка круга определяется только с PA !
X
Y
25
45
25
CC
DR+
DR
S
E
X
Y
CC
