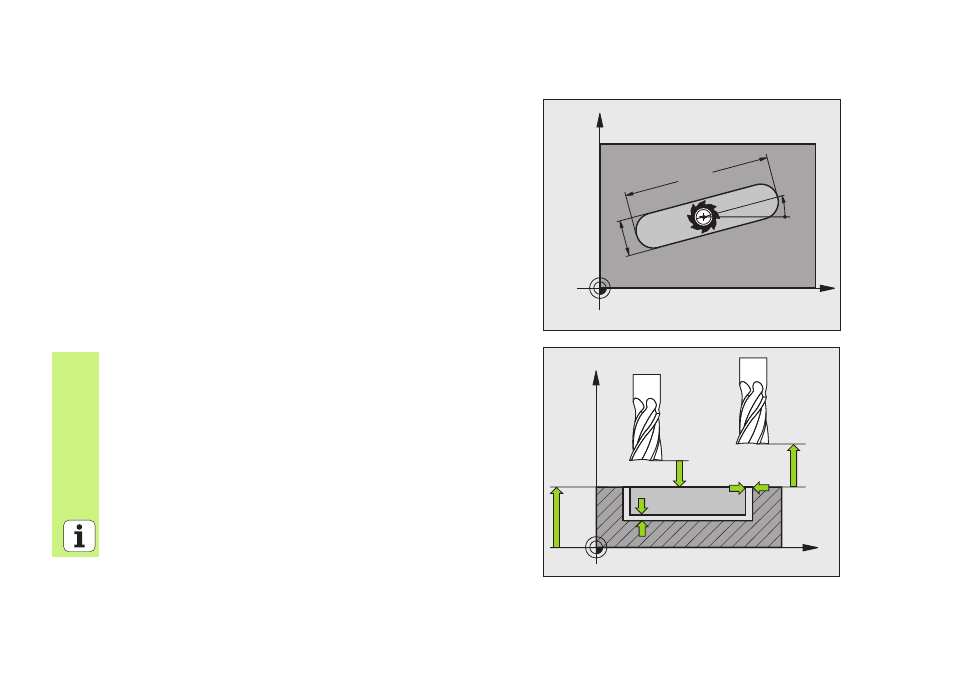

ФРЕЗЕРОВАНИЕ ПАЗОВ (цикл 253)
CYCL DEF: цикл 253 ФРЕЗЕРОВАНИЕ ПАЗОВ выбрать
Объем обработки (0/1/2): Q215
1. Длина стороны: Q218
2. Длина стороны: Q219
Припуск для чистовой обработки со стороны: Q368
Угол, на который поворочивается целая канавка: Q374
Положение канавки (0/1/2/3/4): Q367
Подача фрезерования: Q207
Вид фрезерования: Q351. Попутное: +1, встречное: -1
Глубина: расстояние поверхности заготовки – дна канавки: Q201
Глубина врезания: Q202
Припуск для чистовой обработки дна: Q369
Подача на глубину: Q206
Врезание чистовой обработки: Q338
Безопасное расстояние: Q200
коорд. поверхности обрабатываемой детали: Q203
2. Безопасное расстояние: Q204
Стратегия погружения: Q366. 0 = перпендикулярное врезание,
1 = врезание по маятниковым движением
Подача чистовой обработки: Q385
X
Y
Q21
9
Q218
Q374
X
Z
Q200
Q20
Q20
Q36
Q36
