Страница 47
47
Циклы
для
изгото
влени
я
отве
рстий
и
резьбы

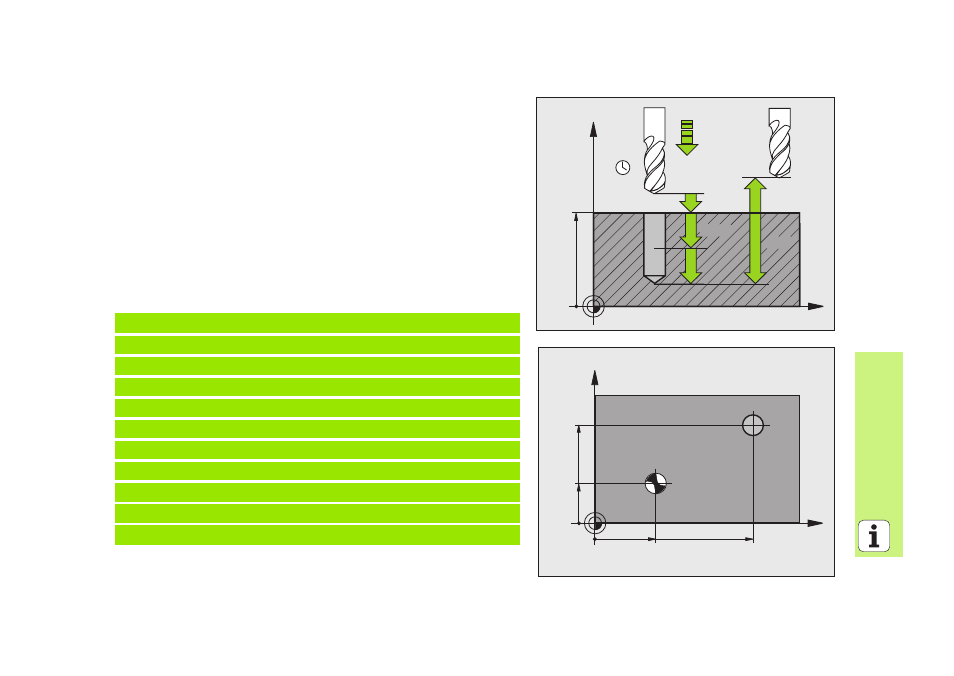

ЦЕНТРОВАНИЕ (цикл 240)
CYCL DEF: цикл 400 ЦЕНТРОВАНИЕ выбрать
Безопасное расстояние: Q200
Выбор Глубина/диаметр: определить, как следует выполнить
центрирование, либо на записанную глубину либо на введенный
диаметр: Q343
Глубина: расстояние поверхности заготовки – дна отверстия: Q201
Диаметр: знак числа определяет направление работы: Q344
Подача на глубину: Q206
Выдержка времени внизу: Q211
коорд. поверхности обрабатываемой детали: Q203
2-ое безопасное расстояние: Q204
11 CYCL DEF 240 ЦЕНТРОВАНИЕ
Q200=2
;БЕЗОПАСНОЕ РАССТОџНИЕ
Q343=1
;ВЫБОР ГЛУБИНА/ДИАМЕТР
Q201=+0
;ГЛУБИНА
Q344=-10
;ДИАМЕТР
Q206=250
;ПОДАчА ВРЕЗАНИџ
Q211=0
;ВЫДЕРЖКА ВРЕМЕНИ ВНИЗУ
Q203=+20
;КООРД. ПОВЕРХ.
Q204=100
;2-ОЕ БЕЗОПАСНОЕ РАССТОџНИЕ
12 CYCL CALL POS X+30 Y+20 M3
13 CYCL CALL POS X+80 Y+50
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
30
X
Y
20
80
50
