83
Циклы
для
фрезеро
вания
поверхно
стей
Циклы для фрезерования поверхностей
Обзор

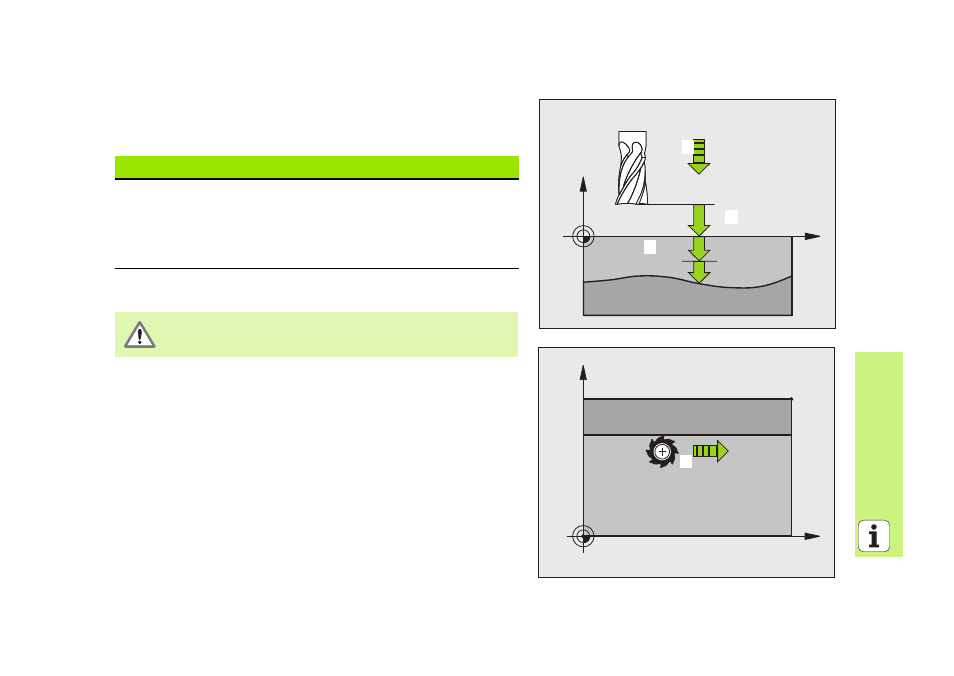

ОТРАБОТКА 3D-ДАННЫХ (цикл 14)
CYCL DEF: цикл 30 3D-ДАННЫЕ ОТРАБОТКА выбрать
ПГМ-имя данные оцифровывания
MИН-точка диапазон
MАКС-точка диапазон
Безопасное расстояние:
1
Глубина врезания:
2
Подача врезания:
3
Подача:
4
Дополнительная функция M.
Распологаемые циклы
Страница
30
3D-ДАННЫЕ ОТРАБАТЫВАТЬ
230
ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ
231
ОСНОВНАЯ ПОВЕРХНОСТЬ
232
ФРЕЗЕРОВАНИЕ ПОВЕРХНОСТЕЙ
Цикл требует фрезы с торцовым зубом, режущим по
середине (DIN 844)!
X
Z
13
11
12
Y
X
MIN
MAX
14
