81

SL

-цик

лы

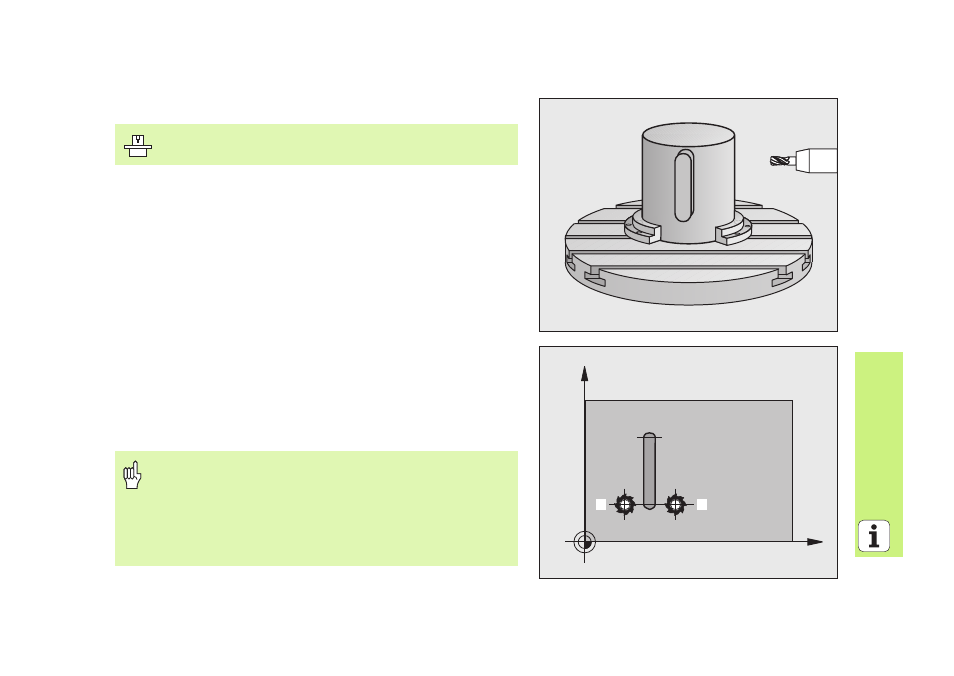

ОБРАЗУЮЩАЯ ЦИЛИНДРА (цикл 29, ПО-опция 1)

С помощью цикла 29 ОБОЛОЧКА ЦИЛИНДРА можете перенести

дефинированную на развертке распорку без искажений стенок на

боковую поверхность цилиндра.

Дефинировать контур в подпрограмме и используя цикл 14

КОНТУР определить

CYCL DEF: цикл 29 ОБРАЗУЮЩАЯ ЦИЛИНДРА ПРУТОК выбрать

Глубина фрезерования: Q1

Припуск для чистовой обработки со стороны: Q3

Безопасное расстояние: Q6. расстояние между инструментом и

поверхностью детали

Глубина врезания: Q10

Подача врезания на глубину: Q11

Подача очистки: Q12

Радиус цилиндра: Q16. радиус цилиндра

Вид замера: Q17. градусы = 0, мм/дюймы = 1

Ширина прутка: Q20

Станок и УЧПУ должны быть подготовлены производителем

станков для цикла 29 ОБОЛОЧКА ЦИЛИНДРА !

„

Загатовка следует зажимать центрически!

„

Ось инструмента должна лежать перпендикулярно к

оси поворотново стола!

„

Цикл 14 КОНТУР может содержать только один номер

метки!

„

Подпрограмма может содержать ок. 2048 отрезков

прямой!

C

Z

1

2
