Дефиниция вектора (PLANE VECTOR)
СПЕЦИАЛЬНЫЕ ФУНКЦИИ УЧПУ набрать
НАКЛОН ПЛОСКОСТИ ОБРАБОТКИ, PLANE VECTOR набрать

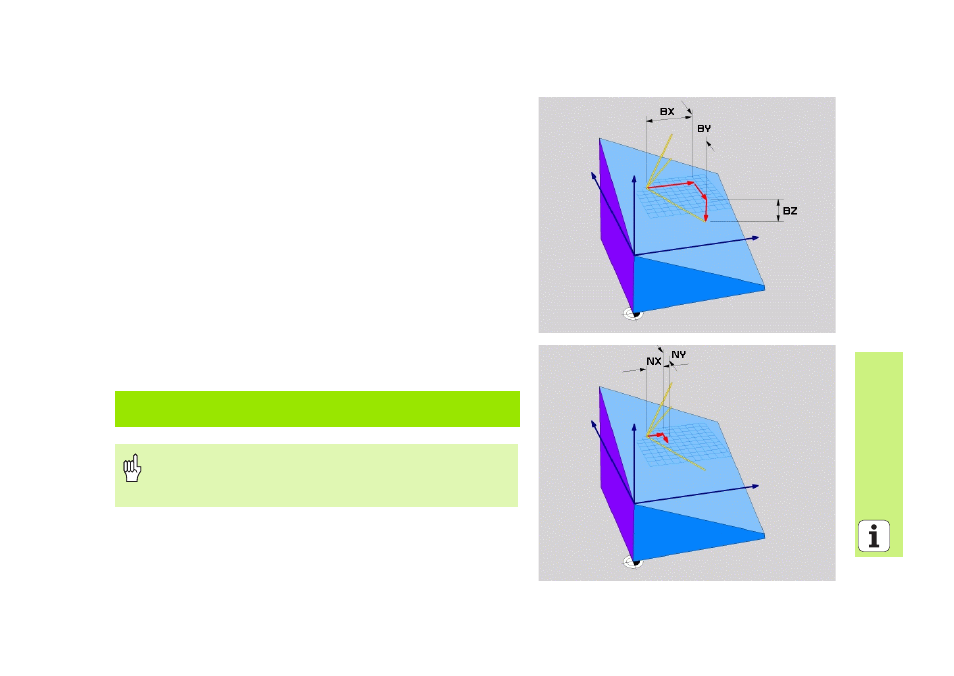

X-компонент базисного вектора?: X-компонент BX базисного
вектора B (смотри картина справа вверху)
Y-компонент базисного вектора?: Y-компонент BY базисного
вектора B (смотри картина справа вверху)
Z-компонент базисного вектора?: Z-компонент BZ базисного
вектора B (смотри картина справа вверху)
X-компонент вектора нормали?: X-компонент NX вектора
нормали N (смотри картина справа внизу)
Y-компонент вектора нормали?: Y-компонент NY вектора
нормали N (смотри картина справа внизу)
Z-компонент вектора нормали?: Z-компонент NZ вектора
нормали N
Дальше с помощью свойств позиционирования (смотри
„Автоматическое поворочивание (MOVE/STAY/TURN)” на
5 PLANE VECTOR BX0.8 BY-0.4 BZ-
0.4472 NX0.2 NY0.2 NZ0.9592 MOVE ABST10 F500
Обратите внимание перед программированием
УЧПУ расчитывает внутреннее нормированные векторы
из введенных значений.
