ПРЯМОУГОЛЬНАЯ СТОЙКА (цикл 256)

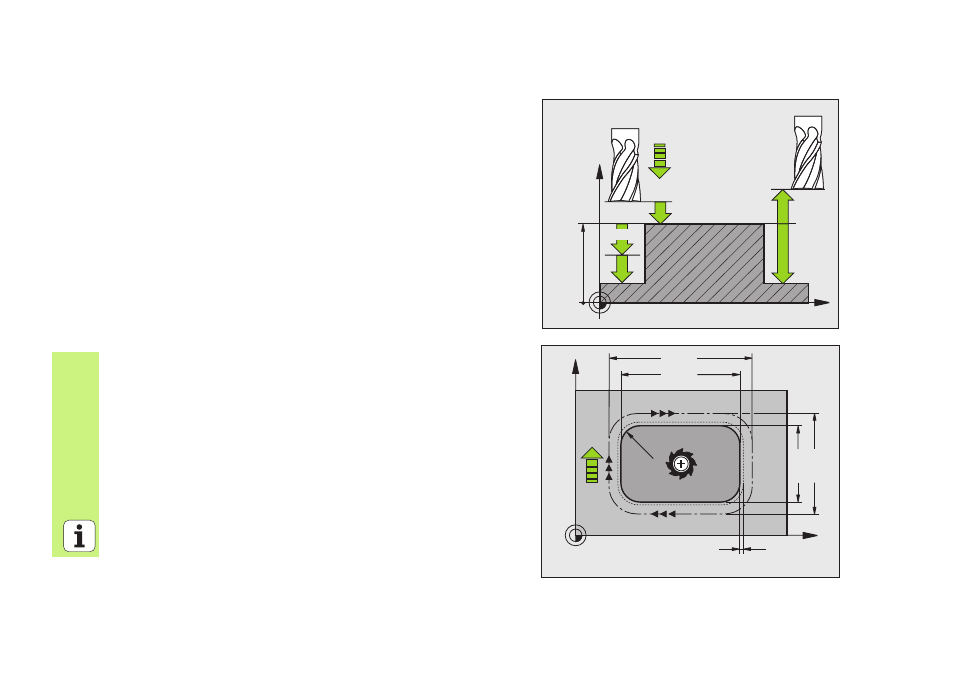

CYCL DEF: цикл 256 ПРџМОУГОЛЬНАџ СТОЙКА выбрать
1. Длина стороны: Q218
Размер заготовки 1: Q424
2. Длина стороны: Q219
Размер заготовки 2: Q425
Радиус закругления угла: Q220
Припуск для чистовой обработки со стороны: Q368
Поворот: Q224
Положение стойки: Q367
Подача фрезерования: Q207
Вид фрезерования: Q351. Попутное: +1, встречное: -1
Глубина: расстояние поверхности заготовки – основание стойки:
Q201
Глубина врезания: Q202
Подача на глубину: Q206
Безопасное расстояние: Q200
коорд. поверхности обрабатываемой детали: Q203
2. Безопасное расстояние: Q204
Фактор перекрытия траектории: Q370
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q21
9
Q218
Q368
Q220
Q207
Q424
Q425
