Циклы
для
изгото
влени
я
отве
рстий
и
резьбы

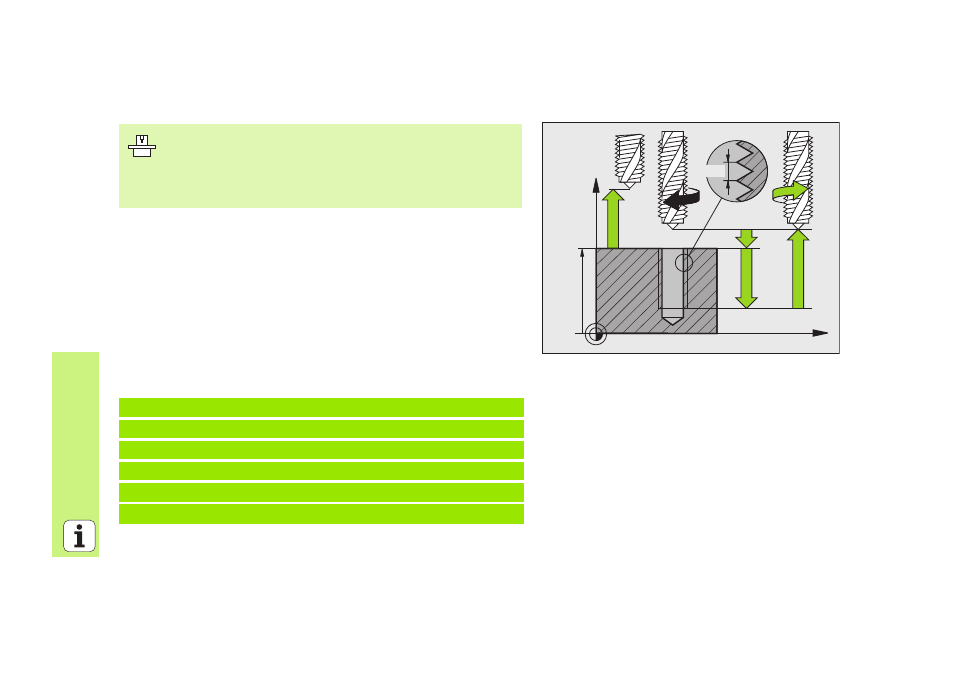

НАРЕЗАНИЕ ВНУТРЕННЕЙ РЕЗЬБЫ GS НОВОЕ (цикл 207) без уравнивающего патрона
CYCL DEF: цикл 207 НАРЕЗАНИЕ ВНУТРОННЕЙ РЕЗЬБЫ GS
НОВОЕ выбрать
Безопасное расстояние: Q200
Глубина сверления: длина резьбы = расстояние между
поверхностью заготовки и концом резьбы: Q201
Шаг резьбы: Q239
знак числа определяет правую или левую резьбу:
правая резьба: +
левая резьба: -
коорд. поверхности обрабатываемой детали: Q203
2. Безопасное расстояние: Q204
Станок и УЧПУ должны быть подготовлены
производителем станков для цикла нарезания
внутренной резьбы без уравнивающего патрона!
Отработка осуществляется с помощью
регулированного шпинделя!
26 CYCL DEF 207 НАР.ВНУТР.РЕЗЬБЫ GS НОВОЕ
Q200=2
;БЕЗОПАСНОЕ РАССТОџНИЕ
Q201=-20
;ГЛУБИНА
Q239=+1
;ШАГ РЕЗЬБЫ
Q203=+25
;КООРД. ПОВЕРХ.
Q204=50
;2-ОЕ БЕЗОПАСНОЕ РАССТОџНИЕ
Z
X
Q203
Q204
Q200
Q201
Q239
