Helix-фрезерование по винтовой линии (цикл 265) – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04) Pilot
Страница 61
61
Циклы
для
изгото
влени
я
отве
рстий
и
резьбы

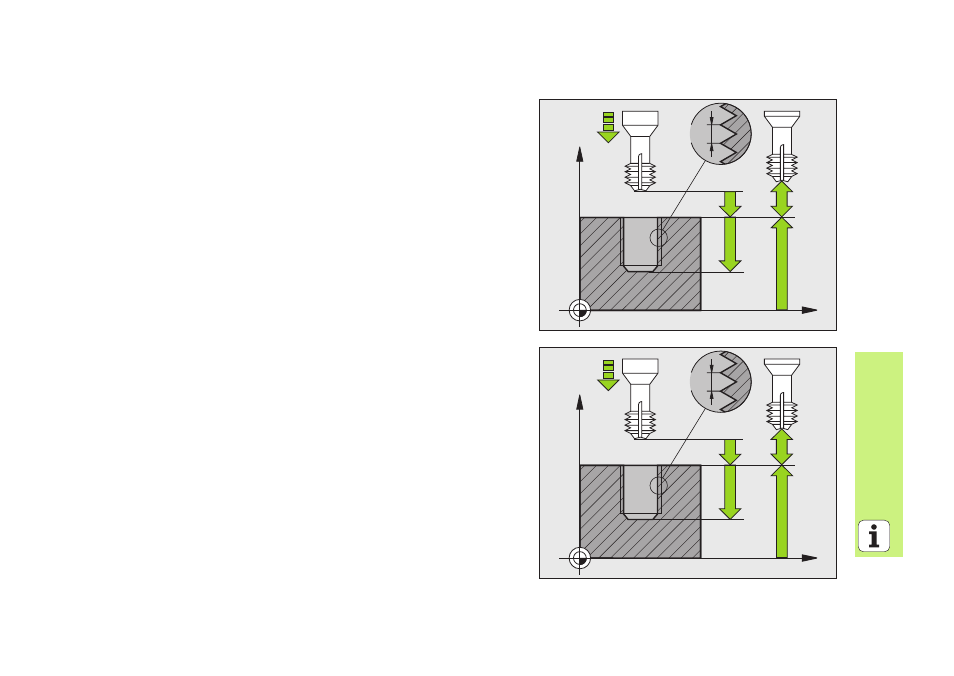

HELIX-ФРЕЗЕРОВАНИЕ ПО ВИНТОВОЙ ЛИНИИ
(цикл 265)
предпозиционирование в центре отверстия с R0
CYCL DEF: цикл 265 ФРЕЗЕРОВАНИЕ РЕЗЬБЫ ПО HELIX
выбрать
Заданный диаметр резьбы: Q335
Шаг резьбы: Q239
знак числа определяет правую или левую резьбу:
правая резьба: +
левая резьба: -
Глубина резьбы: расстояние между поверхностью заготовки и
концом резьбы: Q201
Подача предпозиционирования: Q253
Глубина зенкерования торцевая сторона: Q358
Смещение зенкерования торцовая сторона: Q359
Зенкерование: Q360
Глубина врезания: Q202
Безопасное расстояние: Q200
коорд. поверхности обрабатываемой детали: Q203
2. Безопасное расстояние: Q204
Подача зенкерования: Q254
Подача фрезерования: Q207
X
Z
Q203
Q253
Q239
Q201
Q204
Q200
X
Z
Q203
Q253
Q239
Q201
Q204
Q200
