Карманы
, цап
ф
ы
и
кан
авк
и

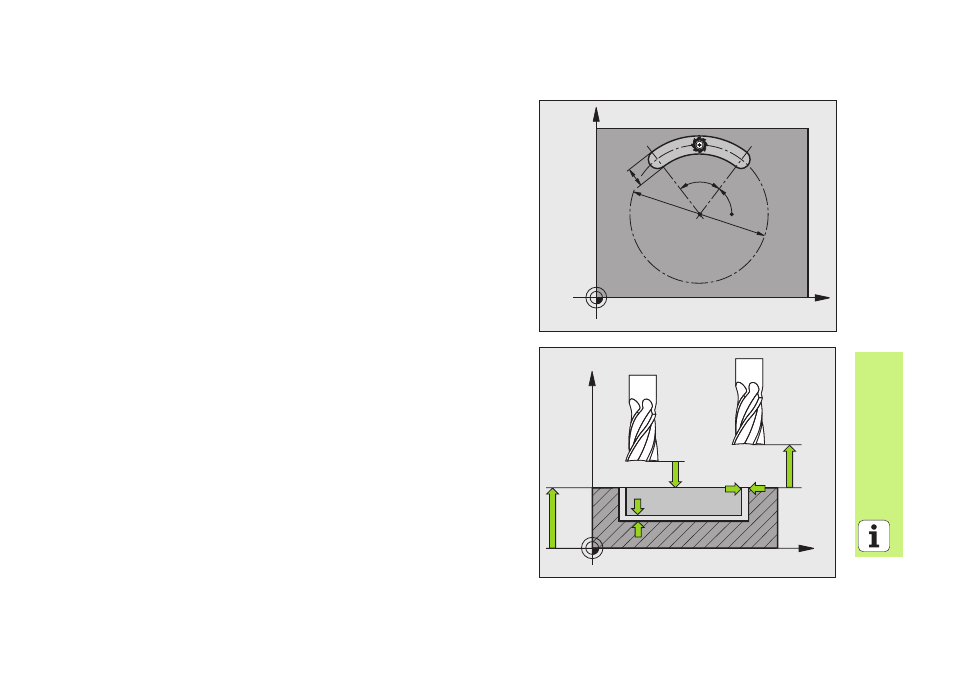

КРУГЛАЯ КАНАВКА (цикл 254)
 CYCL DEF: цикл 254 КРУГЛАЯ КАНАВКА выбрать
 Объем обработки (0/1/2): Q215
 2. Длина стороны: Q219
 Припуск для чистовой обработки со стороны: Q368
 Диаметр делительной окружности: Q375
 Положение канавки (0/1/2/3): Q367
 Центр 1-ой оси: Q216
 Центр 2-ой оси: Q217
 Угол старта: Q376
 Угол раскрытия паза: Q248
 Шаг угла: Q378
 Количество рабочих ходов: Q377
 Подача фрезерования: Q207
 Вид фрезерования: Q351. Попутное: +1, встречное: -1
 Глубина: расстояние поверхности заготовки – дна канавки: Q201
 Глубина врезания: Q202
 Припуск для чистовой обработки дна: Q369
 Подача на глубину: Q206
 Врезание чистовой обработки: Q338
 Безопасное расстояние: Q200
 коорд. поверхности обрабатываемой детали: Q203
 2. Безопасное расстояние: Q204
 Стратегия погружения: Q366. 0 = перпендикулярное врезание,
1 = врезание по винтовой линии
 Подача чистовой обработки: Q385
X
Y
Q248
Q376
Q219
Q375
X
Z
Q200
Q20
Q20
Q36
Q36
