48
Циклы
для
изгото
влени
я
отве
рстий
и
резьбы

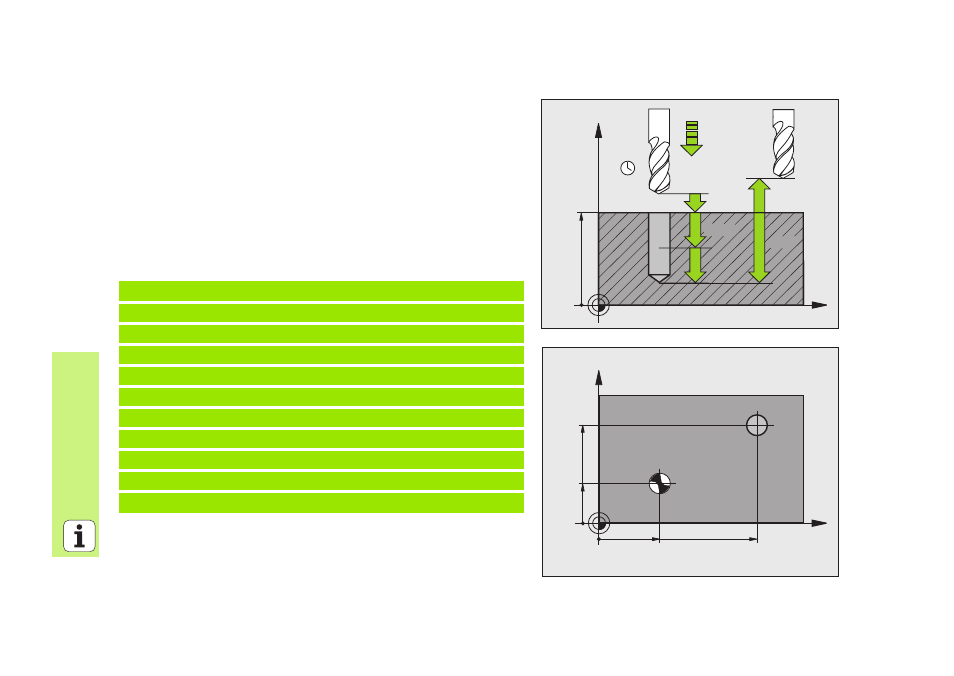

СВЕРЛЕНИЕ (цикл 200)
CYCL DEF: цикл 200 СВЕРЛЕНИЕ выбрать
Безопасное расстояние: Q200
Глубина: расстояние поверхности заготовки – дна отверстия: Q201
Подача на глубину: Q206
Глубина врезания: Q202
Выдержка времени вверху: Q210
коорд. поверхности обрабатываемой детали: Q203
2. Безопасное расстояние: Q204
Выдержка времени внизу: Q211
11 CYCL DEF 200 СВЕРЛЕНИЕ
Q200=2
;БЕЗОПАСНОЕ РАССТОџНИЕ
Q201=-15
;ГЛУБИНА
Q206=250
;ПОДАчА ВРЕЗАНИџ
Q202=5
;ГЛУБИНА ВРЕЗАНИџ
Q210=0
;ВЫДЕРЖКА ВРЕМЕНИ ВВЕРХУ
Q203=+20
;КООРД. ПОВЕРХ.
Q204=100
;2-ОЕ БЕЗОПАСНОЕ РАССТОџНИЕ
Q211=0.1
;ВЫДЕРЖКА ВРЕМЕНИ ВНИЗУ
12 CYCL CALL POS X+30 Y+20 M3
13 CYCL CALL POS X+80 Y+50
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
30
X
Y
20
80
50
